資料介紹

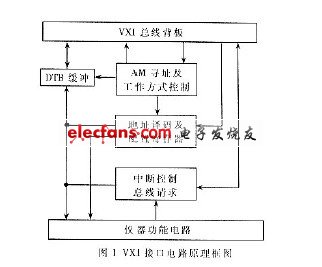

?VXI(VMEbus eXtention for Instrumentation)總線是一種完全開放的、適用于各儀器生產廠家的模塊化儀器背板總線規范。它具有高速數據傳輸、結構緊湊、配置靈活、電磁兼容性好等優點,已成為高性能測試系統集成的首選總線。VXI總線器件主要分為:寄存器基器件、消息基器件和存儲器基器件。目前寄存器基器件在應用中所占比例最大(約70%),其實現方法在遵守VME協議的前提下,根據實際需要各有不同。VXI接口電路用于實現器件的地址尋址、總線仲裁、中斷仲裁和數據交換等。設計VXI接口首先需明確尋址空間和數據線寬度,VXI器件尋址有A16/A24、A16/A32和A16三種。A16/A24尋址支持16M字節空間,A16/A32尋址支持4G字節空間,A16尋址支持64字節地址空間,但不論哪種尋址方式,A16尋址能力是不可缺的。本文設計的VXI寄存器基接口電路是A16尋址的,支持D8和D16數據線傳輸,有較寬的使用范圍。
