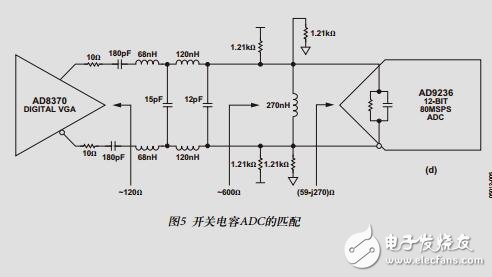

在現代無線接收器設計中，高采樣率的模數轉換器（ADC） 通常被用作中頻復合調制信號的采樣。基于CMOS開關電容的ADC因其低成本和低功耗而成為這類設計的首選。這類ADC的前端為非緩沖型，直接耦合至采樣網絡，所以 ADC的輸入阻抗會隨時間（跟蹤和保持模式切換時）變化，這就對驅動ADC的放大器提出了挑戰。為了在驅動ADC的同時獲得極小的噪聲和信號失真，有必要設計一種無源網絡接口，實現寬帶噪聲抑制和采樣保持阻抗的變換，從而為驅動放大器提供一個更匹配的負載阻抗。本文將介紹如何在多個常用IF頻率下采用諧振法將采樣保持阻抗變換為可預測性的負載，從而更精確地設計抗混疊濾波器。
![放大器與開關電容ADC接口的匹配方法[中文版]](/uploads/allimg/170602/2421514-1F6020T63C93.jpg)

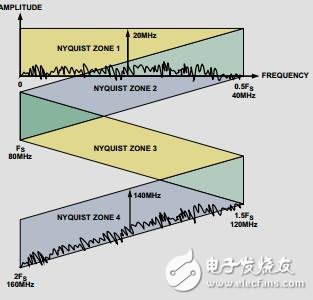

為了降低功耗，開關電容ADC省掉了ADC前端中的緩沖。 ADC采樣保持放大器電路（SHA）由輸入開關、輸入采樣電容、采樣開關和放大器構成，如圖1所示，輸入開關直接連接著驅動器和采樣電容。輸入開關閉合時（跟蹤模式），驅動電路給輸入電容充電。輸入開關斷開時（保持模式），驅動電路與輸入電容分離。該ADC的跟蹤模式和保持模式的時間大致相等。
