發視頻RS-232與RS-485的比較及基于RS-485變頻器與PC機串行通信的實現
資料介紹
常用的串行通信有兩種，一種為RS-232串行通信，一種為RS-485串行通信。由于串行通信使用方式簡便易用，工業控制領域大多都使用串行通信作為其數據交換的手段。但是工業設備的使用環境經常比較惡劣，可能會存在噪聲或者電源諧波的干擾，RS-232在如此環境下抗干擾的能力遠不及RS-485，除此之外，RS-232只能是一對一控制，而RS-485則可以實現一對多控制;RS-232一般是9針公頭，而RS-485則是兩根線就可以控制。因此工業環境下的串行通信大多都采取RS-485串行通信方式。
3 三墾變頻器與PC的串行通信
3.1 軟硬件環境
硬件配置：PC（配備標準RS-232）一臺、RS-232/RS-485轉換卡一個、ISI通信卡一塊、Inverter 三臺（三墾變頻器ES-0.4KW、SPF-11KW、IPF-90KW）。
軟件包括：Windows XP操作系統、Microsoft Visual Basic 6.0中文版、三墾變頻器通信協議指導手冊等。
3.2 通信協議
三墾各個系列變頻器所提供的通信協議格式如下：

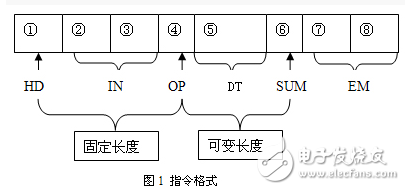

1、 指令格式：指令格式如圖1所示，各字段含義如表1。
2、指令的詳細解釋
圖1顯示了指令的格式，共25條指令，由操作碼（OP）決定，分別由A-Q及R、S、x、y、z、a、b、c組成。以指令C和N說明指令的詳細構成，如表2。
