SIGLENT于近期推出的SDS2000系列超級熒光示波器，加入了SPO（Super Phosphor Oscilloscope）技術，使得該產品具有了高刷新，深存儲，數字觸發和輝度顯示等特性。除此之外，SDS2000還加入了IIC、SPI、UART/RS232、CAN、LIN串行總線觸發和解碼功能。
下面就SDS2000的總線協議來了解一下：
IIC總線協議

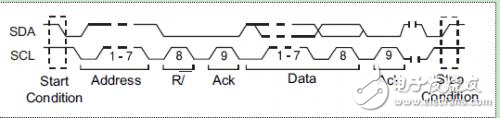

IIC（Inter Integrated-Circuit），主要由雙向串行時鐘線SCL和雙向串行數據線SDA兩條線路組成。IIC總線上傳送的數據信號包括起始信號、地址信號、數據信號、結束信號。
將示波器連接到串行數據線（SDK）和串行時鐘線（SCK），然后指定輸入信號閥值電壓電平。在將示波器設置為捕獲IIC信號后，可以在開始/停止條件、重新啟動、無應答、EEPROM數據讀取時觸發，或在具有特定的設備地址和數據值的讀/寫幀上觸發。按下Decode按鍵，進入解碼菜單并打開列表，將解碼數據以列表的形式清晰顯示出來。
在解碼的16進制數據中：地址值顯示在幀的開始處，以深綠色顯示。寫/讀地址用“W”/“R”表示，緊跟在地址值之后。“A”表示應答，“~A”表示無應答。數據值顯示為白色。如果關聯幀邊界內的空間不足，則多余無法被顯示的數據均以“…”表示。
在解碼列表中：Time（時間戳）當前數據相對于觸發位置的水平位移值。address（地址）包括地址值、讀/寫和應答信息。R/W（讀/寫）：讀地址或寫地址。data（數據）數據字節。一幀解碼數據對應列表行中的一行。
下面就SDS2000的總線協議來了解一下：
IIC總線協議
IIC（Inter Integrated-Circuit），主要由雙向串行時鐘線SCL和雙向串行數據線SDA兩條線路組成。IIC總線上傳送的數據信號包括起始信號、地址信號、數據信號、結束信號。
將示波器連接到串行數據線（SDK）和串行時鐘線（SCK），然后指定輸入信號閥值電壓電平。在將示波器設置為捕獲IIC信號后，可以在開始/停止條件、重新啟動、無應答、EEPROM數據讀取時觸發，或在具有特定的設備地址和數據值的讀/寫幀上觸發。按下Decode按鍵，進入解碼菜單并打開列表，將解碼數據以列表的形式清晰顯示出來。
在解碼的16進制數據中：地址值顯示在幀的開始處，以深綠色顯示。寫/讀地址用“W”/“R”表示，緊跟在地址值之后。“A”表示應答，“~A”表示無應答。數據值顯示為白色。如果關聯幀邊界內的空間不足，則多余無法被顯示的數據均以“…”表示。
在解碼列表中：Time（時間戳）當前數據相對于觸發位置的水平位移值。address（地址）包括地址值、讀/寫和應答信息。R/W（讀/寫）：讀地址或寫地址。data（數據）數據字節。一幀解碼數據對應列表行中的一行。
