給出了以AVR微控制器為核心的電力機車智能輔保系統的設計方案，并介紹了系統硬件及軟件的具體實現方法。
電氣機車輔助系統中有劈相機、空氣壓縮機、通風機及制動風機等各種類型的電機。運行中為了防止出現短路、過流等異常情況而燒毀電機，通常配置輔助保護系統，起到及時監測電機故障并加以處理的作用。目前電力機車上安裝的輔保系統都是模擬電路裝置，系統硬件復雜，又不方便司機使用和維修。因此，設計一種實時性高、性能可靠的智能輔保系統替代原有的模擬電路裝置勢在必行。本文將介紹筆者開發的用于韶山型電力機車的智能輔助保護系統的設計及實現。

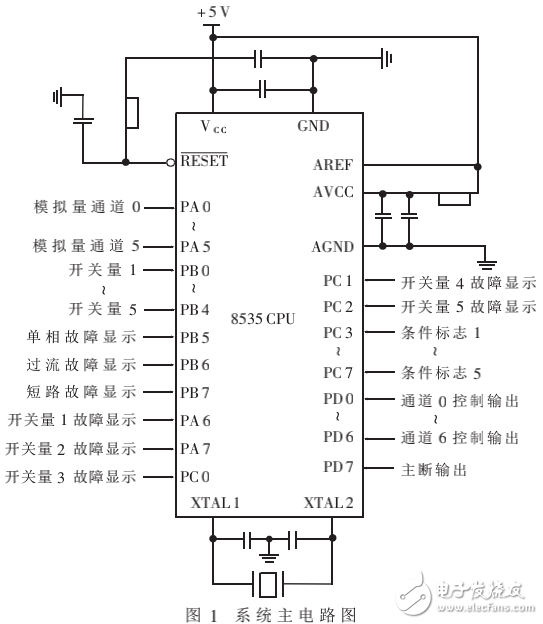

1系統的主要功能與設計思想
1.1系統的主要功能
（l）輔機保護功能，即在機車運行過程中，對輔助系統內的各電機出現的短路故障能及時給出故障狀態顯示，在規定的持續時間內，故障若不消失，對該電機能夠實現二次保護控制。
（2）機車輔助系統內的各電機若出現了過流或單相故障，能及時給出相應故障狀態顯示。在規定的過流或單相故障持續時間內，檢測其故障是否消失，如果故障一直未消失，對該電機進行一次保護控制。
（3）在對電機一次保護后的規定時間內，若電機故障仍然未消除，則立即控制主接觸器斷開，實現時該電機的二次保護控制。
（4）輔助系統的劈相電機出現啟動電阻甩不開的故障時，能夠控制主接觸器斷開，以實現對該電機的二次保護。
