? 前段時間在群里曾經開過一次EMC的小范圍討論，里面分享了很多的精華，我這次就著本周的“功率電子&電源設計”的主題把一些東西集中的釋放出來。
本周的主題歡迎各位工程師踴躍投稿
本文作者為建宇兄，是MPS的高級電源工程師，在第一期EMC群聊分享了《關于DC/DC電源和EMI的討論》，我就材料進行了整理和補充。

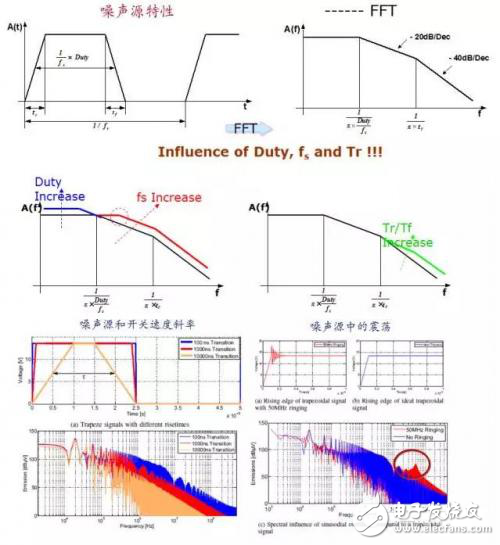

1）DC/DC噪聲源特性
DC/DC的噪聲的影響三個參數主要為
占空比Duty：占空比上升導致噪聲幅度上升
開關頻率Fs：是的噪聲衰減變在頻譜上延伸了，開關頻率一般我們可以分為幾個大類
20～100Khz：電感較大引起的成本、尺寸基本讓低頻設計慢慢不是一種選擇。
100～550Khz：主要的選擇選擇
開關頻率主要對電感大小、效率、RE/CE的特性影響比較大
上升時間Tr
備注：開關頻率的影響其實很大，不僅僅是EMC的效果，在不同的案子里面可以得到不同的影響關系，如《Choosing the optimum switching frequency of your DC/DC converter》所示：
