藍牙低能耗和私有片載系統的數據分析表

2017-09-15 | rar | 0.1 MB | 次下載 | 1積分

資料介紹

  特性

  0 射頻

  – 2.4-GHz Bluetooth 符合低能耗規范和私有的

  RF 片載系統

  – 支持 250-kbps,500-kbps,1-Mbps,2-Mbps

  的數據速率

  – 出色的鏈路預算,不使用外部前段而支持長距離

  應用

  – 高達 0 dBm 的可編程輸出功率

  – 出色的接收器靈敏度(1 Mbps 時為 –94

  dBm),可選擇性,和阻擋性能

  – 適合于針對符合世界范圍內的無線電頻率調節系統: ETSI EN 300 328 和 EN 300 440 2 類

  (歐洲),FCC CFR47 15 部分(美國),和

  ARIB STD-T66 (日本)

  0 布局

  – 極少的外部組件

  – 提供參考設計

  – 6-mm × 6-mm 方形扁平無引腳 (QFN)-40 封裝

  – 與 CC2540 引腳兼容(當不使用 USB 或者 I2C

  時)

  0 低功率

  – 工作模式 RX 低至: 17.9 mA

  – 工作模式 TX (0 dBm): 18.2 mA

  – 功率模式 1 (4-μs 喚醒): 270 μA

  – 功率模式 2 (睡眠定時器打開): 1 μA

  – 功率模式 3 (外部中斷): 0.5 μA

  – 寬泛的電源電壓范圍 (2 V–3.6 V)

  0 工作模式下 TPS62730 兼容低功率

  – RX 低至: 14.7 mA (3-V 電源)

  – TX (0 dBm):14.3 mA(3V 電源)

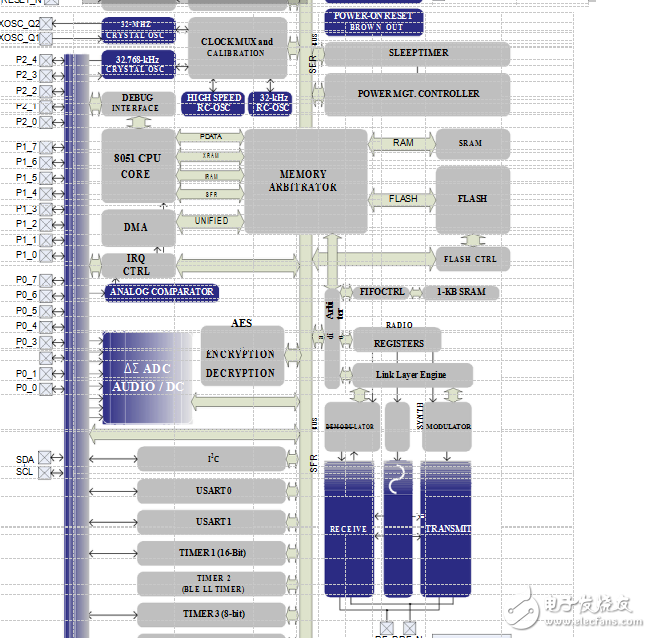

  藍牙低能耗和私有片載系統的數據分析表

  0 微控制器

  – 具有代碼預取功能的高性能和低功率 8051 微控

  制器內核

  – 系統內可編程閃存,128 或者 256 KB

  – 在所有功率模式下具有保持功能的 8-KB RAM

  – 支持硬件調試

  – 擴展基帶自動化,包括自動確認和地址解碼

  – 所有功率模式中對所有相關寄存器的保持

  0 外設

  – 功能強大的 5 通道直接內存訪問 (DMA

  – 通用定時器(1 個 16 位,2 個 8 位)

  – 紅外 (IR) 生成電路

  – 具有捕捉功能的 32-kHz 睡眠定時器

  – 精確數字接收到的數字信號強度指示器 (RSSI)

  支持

  – 電池監視器和溫度傳感器

  – 含 8 通道和可配置分辨率的 12 位模數轉換器

  (ADC

  – 高級加密標準 (AES) 安全協處理器

  – 2 個功能強大的支持幾個串行協議的通用異步接

  收發器UART

  – 23 個通用 I/O 引腳

  (21 × 4 mA,2 × 20 mA)

  – I2C 接口

  – 2 個具有 LED 驅動功能的 I/O 引腳

  – 安全裝置定時器

  – 集成的高性能比較器

  0 開發工具

  – CC2541 評估模塊工具包 (CC2541EMK)

  – CC2541 小型開發工具包 (CC2541DK-MINI)

  – SmartRF? 軟件

  – 提供 IAR 嵌入式 Workbench?

  Please be aware that an important notice concerning availability, standard warranty, and use in critical applications of Texas Instruments semiconductor products and disclaimers thereto appears at the end of this data sheet.

  Bluetooth is a trademark of Bluetooth SIG, Inc.。 ZigBee is a registered trademark of ZigBee Alliance.



  PRODUCTION DATA information is current as of publication date. Products conform to specifications per the terms of the Texas Instruments standard warranty. Production processing does not necessarily include testing of all parameters.

  版權 ?2012–2013, Texas Instruments Incorporated

  English Data Sheet: SWRS110

   CC2541

  ZHCS708D – JANUARY 2012 – REVISED JUNE 2013 www.ti.com.cn



  軟件特性

  0 符合針對單模式藍牙低能耗 (BLE) 解決方案的符合Bluetooth v4.0 協議的堆棧

  – 完全功率優化堆棧,包括控制器和主機

  – GAP - 中心設備,外設,或者廣播器(包括

  組合角色)

  – 屬性協議 (ATT) / 通用屬性配置文件

  (GATT) – 客戶端和服務器

  – 對稱式對多重處理 (SMP) - AES-128 加密和

  解密

  – L2CAP

  – 示例應用和配置文件

  – 針對 GAP 中心和外圍作用的一般應用

  – 距離臨近,加速計,簡單關鍵字,和電池

  GATT 服務

  – BLE 軟件棧 內支持更多應用

  – 多重配置選項

  – 單芯片配置,允許應用運行在 CC2541 上

  – 用于運行在一個外部微處理器上的網絡處理器接口

  – BTool - 用于評估、開發和測試的視窗

  (Windows) PC 應用

  應用范圍

  0 2.4-GHz Bluetooth 低能耗系統

  0 私有的 2.4-GHz 系統

  0 人機接口器件(鍵盤,鼠標,遙控)

  0 體育和休閑設備

  0 移動電話附件

  0 消費類電子產品
