羅蘭C導航系統是一種中遠程低頻無線電導航系統，屬于陸基、脈沖相位調制導航方式。導航臺發射的電磁波是垂直極化波，可分為垂直電場信號和水平磁場信號兩部分，二者正交傳播。在空氣中，垂直電場信號要強于水平磁場信號，所以傳統方法都采用3米鞭狀直立天線來接收垂直電場信號進行定位導航。實際上，采用磁天線接收水平磁場信號進行定位導航具有較為顯著的優點，主要體現在以下幾點：第一，磁天線具有更長的天線有效高度，相對于信號的波長來說，傳統的鞭狀天線屬于電小天線，接收信號效果并不理想，而采用磁棒上繞制線圈的磁天線可以接收電磁信號中的磁場信號，在天線體積保持在使用條件下，天線的有效長度可以設計得很長，接收效果可以強于電天線；第二，羅蘭C磁天線體積小、不需要良好的接地，是與北斗天線和GPS天線組合收信的最佳選擇，也是羅蘭C成為北斗二代衛星導航系統戰略備份的發展趨勢；第三，磁天線抗靜電沉積效應強，在雷、雨、霧、雪等惡劣天氣條件下具有穩定的接收性能，具有更強的環境適應能力。因此，研究全向磁天線具有廣泛的應用領域和參考價值。

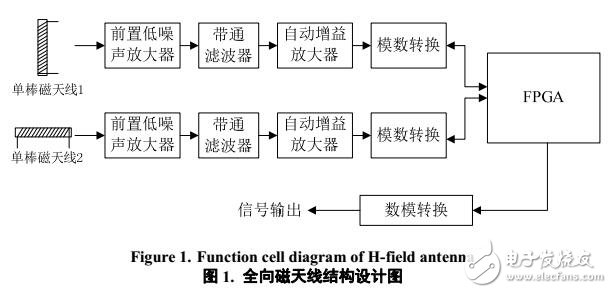

本文針對單棒磁天線在接收羅蘭C信號時，會因來波方向的不同而產生相位翻轉的特性，設計了基于幅度疊加的信號合成算法，并實現了羅蘭C信號的合成處理。該算法在FPGA中實現簡單，處理過程快速，具有較強的使用價值，已經在所研制的全向磁天線中得到了使用。
