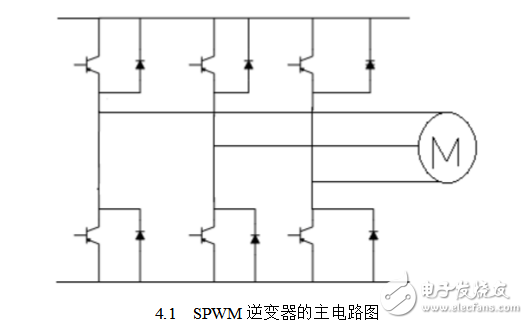

ＳＰＷＭ逆變器與ＰＷＭ逆變器在主電路方面沒有本質的區別，將電壓型ＰＡＭ主電路結構中的晶閘管替換為ＩＧＢＴ就成了ＳＰＷＭ型逆變器的主電路結構。ＳＰＷＭ脈寬調制時，瞬時電壓以極高的速度切換方向而輸出半波內不改變方向，因此，輸出電壓與輸出電流常常方向不一致，這時就需要續流二極管來提供與電壓極性相反的電流通道。加上了續流二極管的三相逆變橋，我們就設計好了ＳＰＷＭ逆變器的基本主電路。圖４．１是ＳＰＷＭ逆變器的主電路結構，它由六只ＩＧＢＴ組成三相橋式結構，每個橋上反并聯了續流二極管。
