電磁干擾與電磁兼容淺談之二：傳導干擾和輻射干擾

電磁干擾（Electromagnetic Interference），簡稱 EMI，有傳導干擾和輻射干擾兩種。傳導干擾主要是電子設備產生的干擾信號通過導電介質或公共電源線互相產生干擾；輻射干擾是指電子設備產生的干擾信號通過空間耦合把干擾信號傳給另一個電網絡或電子設備。為了防止一些電子產品產生的電磁干擾影響或破壞其它電子設備的正常工作，各國政府或一些國際組織都相繼提出或制定了一些對電子產品產生電磁干擾有關規章或標準，符合這些規章或標準的產品就可稱為具有電磁兼容性 EMC（Electromagnetic Compatibility）。電磁兼容性 EMC 標準不是恒定不變的，而是天天都在改變，這也是各國政府或經濟組織，保護自己利益經常采取的手段。

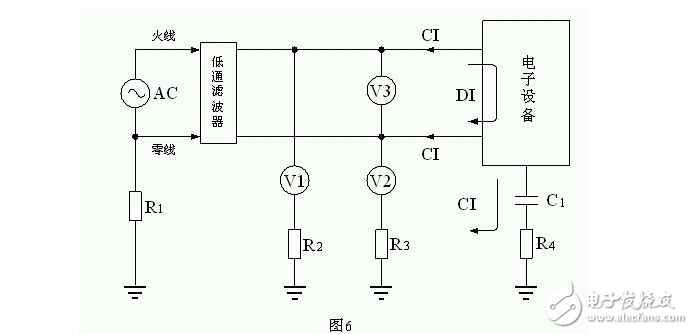

1．傳導干擾傳導干擾一般是通過電壓或電流的形式在電路中進行傳播的，圖 6 是測試電子設備產生傳導干擾的基本方法，或表示傳導干擾通過電源線傳輸?shù)膸追N方式。圖 6 中，電子設備表示干擾信號源，CI 表示共模干擾信號，DI 表示差模干擾信號；V1、V2、V3 分別表示用儀表對干擾信號進行測量的連接方法，低通濾波器是為了便于對 V1、 V2、V3 進行測試，而另外加接進去的；R1、R2、R3、R4 分別為各電子設備的接地電阻，也包括大地之間的電阻，接地電阻一般為幾歐姆到幾十歐姆，其阻值與地線的安裝和地表面土壤結構有關； C1 為電子設備對大地的電容，其容量與電子設備的體積還有地面距離有關，一般為幾微微法到幾千微微法。從圖 6 中我們可以看出： V1=CI-DI，V2=CI+DI，V3=DI

從圖 6 中我們還可以看出，差模干擾信號 DI 是通過電子設備兩根電源輸送線傳輸?shù)模虼耍仨氂玫屯V波器對它進行隔離；而共模干擾信號 CI 是通過電子設備對大地的電容 C1 傳輸?shù)模捎?C1 的容量一般都非常小，C1 對低頻共模干擾信號的阻抗很大，因此，在低頻段，共模干擾信號一般很容易進行抑制，但在的高頻段，對共模干擾信號進行抑制，難度卻要比差模干擾信號抑制的難度大很多。

1-1．回路電流產生傳導干擾
