本課題以AT89C51單片機系統為核心，對單點的溫度進行實時檢測。采用模擬溫度傳感器PT100對溫度進行檢測；采用串型模數轉換器ADC0809進行A/D轉換把溫度信號調解轉換為電壓信號與AT89C51單片機接口設置LED八段數碼管實時顯示溫度值。本設計包括溫度傳感器、A/D轉換模塊、數據傳輸模塊、溫度顯示模塊四個部分。文中對每個部分功能、實現過程作了詳細介紹。

　　關鍵詞 單片機；PT100熱電阻；ADC0809；溫度檢測

　　1.1 課題背景

　　在人類的生活環境中，溫度扮演著極其重要的角色。無論你生活在哪里，從事什么工作，無時無刻不在與溫度打著交道。自18世紀工業革命以來，工業發展對是否能掌握溫度有著絕對的聯系。在冶金、鋼鐵、石化、水泥、玻璃、醫藥等等行業，可以說幾乎%80的工業部門都不得不考慮著溫度的因素。

　　溫度對于工業如此重要，由此推進了溫度傳感器的發展。傳感器主要大體經過了三個發展階段。

　　① 模擬集成溫度傳感器。該傳感器是采用硅半導體集成工藝制成，因此亦稱硅傳感器或單片集成溫度傳感器。此種傳感器具有功能單一（僅測量溫度）、測溫誤差小、價格低、響應速度快、傳輸距離遠、體積小、微功耗等，適合遠距離測溫、控溫，不需要進行非線性校準，外圍電路簡單。它是目前在國內外應用最為普遍的一種集成傳感器，典型產品有AD590、AD592、TMP17、LM135等。

　　② 模擬集成溫度控制器。模擬集成溫度控制器主要包括溫控開關、可編程溫度控制器，典型產品有LM56、AD22105和MAX6509。某些增強型集成溫度控制器（例如TC652/653）中還包含了A/D轉換器以及固化好的程序，這與智能溫度傳感器有某些相似之處。但它自成系統，工作時并不受微處理器的控制，這是二者的主要區別。

　　③ 智能溫度傳感器。能溫度傳感器（亦稱數字溫度傳感器）是在20世紀90年代中期問世的。它是微電子技術、計算機技術和自動測試技術（ATE）的結晶。智能溫度傳感器內部都包含溫度傳感器、A/D轉換器、信號處理器、存儲器（或寄存器）和接口電路。有的產品還帶多路選擇器、中央控制器（CPU）、隨機存取存儲器（RAM）和只讀存儲器（ROM）。智能溫度傳感器的特點是能輸出溫度數據及相關的溫度控制量，適配各種微控制器（MCU）；并且它是在硬件的基礎上通過軟件來實現測試功能的，其智能化程度也取決于軟件的開發水平。

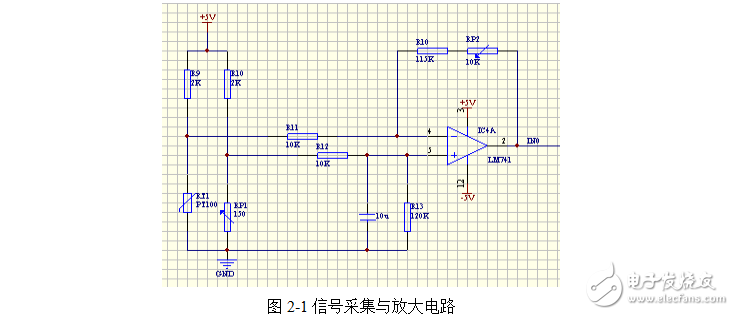

　　模數轉換器選型

　　A/D轉換的好與壞直接關系到整個系統的精確度。由于本系統測量的是溫度信號，響應時間長，滯后大，不要求快速轉換，因此選用8位串型A/D轉換器ADC0809。

　　能達到設計的基本要求。為進一步提高精度，可以直接采用12位A/D轉換器，也可以采用過采樣和求均值技術來提高測量分辨率。本系統采用了求平均值來提高分辨率。因?yàn)?位ADC0809其性價比更高，更重要的是我對ADC0809更加了解（課本上學的就是ADC0809），所以本次設計我選用了ADC0809作為模數轉換器。
