基于CH340的串口轉485、232、TTL、紅外方案
1、 芯片的選擇——為什么要用CH340這款芯片，經過實測這款芯片比其他要穩定。公司有一個FT232RL芯片的USB轉232的線（工程部的大神在網上買的，大概三、四十一條），通訊效果極其不好，產線拿去用下拉用，大概每下十個左右產品的時候就要重啟電腦。為什么呢？因為串口老是卡死，后來我這個做好后給他們用，下500個產品沒卡死一次。
2、 需要的其它材料：
MAX232芯片——起電平轉換的作用，用MAX232芯片只能轉成4線制的RS232即VCC、GND、RXD、TXD。如果需要九線制的RS23則需要更牛逼的電平轉換芯片如MAX213等，本方案用的是MAX232芯片。
485芯片——485芯片可隨意選擇，看了幾種485芯片接口定義和外接電路的方式都一樣。本方案中用的485芯片為HYM485。
NE555——產生38KHZ載波，供紅外使用。
電容、電阻若干、光耦2個、瞬變抑制二極管1個、PNP三極管1個、NPN三極管1個、紅外發射頭2個、紅外接收頭1個、熱敏電阻2個、撥碼開關1個、晶振1個、洞洞板1個。

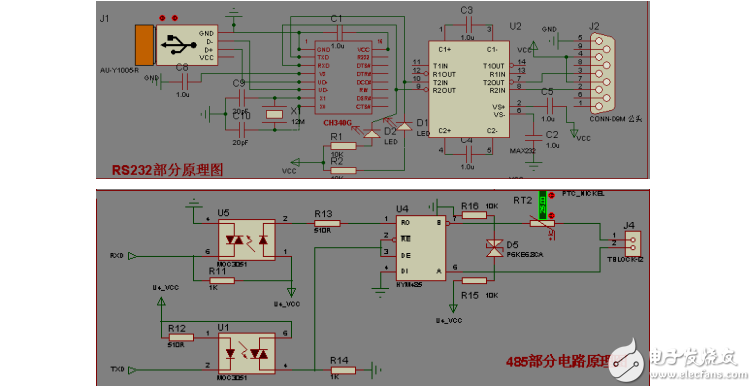

3、 話不多說，上圖：
