觸摸屏：TP采用加拿大TouchWin公司TP系列觸摸屏，它負責處理現場與運行操作有關的人機界面，使操作員通過觸摸屏實時了解現場運行狀態，各種生產數據的當前值以及是否有故障報警發生，并可對工藝生產過程進行控制和調節，觸摸屏本身具有“配方”功能，通過其內部的宏指令可以將不同產品的不同工藝配方存儲在其中，隨時調用，大大節提高工作效率，它可以與近30個廠家的PLC通訊，兼容性極強，而且還可以和計算機通訊（開放式通訊協議），基于Windows98/2000/XP操作平臺下的專用組態軟件，界面友好直觀，易學易用，大大節省產品開發周期。具有RS232/422/485通訊口，方便于連接其它廠家的PLC及外設產品（如：條形碼、存儲卡、變頻器、個人計算機等）。觸摸屏上的并行口還可以直接和打印機連接實時或定時打印當前或歷史數據。在編程軟件中選擇好觸摸屏和PLC型號后，在其系統設定中選擇PLC型號，通訊的波特率為38400bps；奇偶校驗為奇校驗；數據長度8位；停止位1位；通訊方式RS-232。

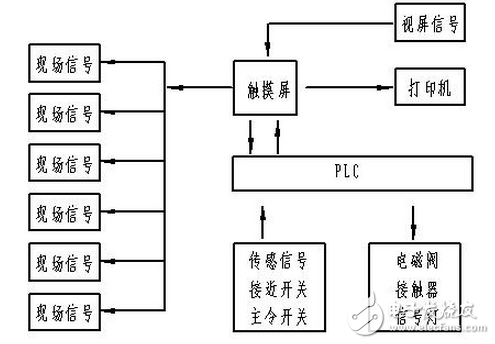

在這套控制系統中，TP主要是發揮工業流程監控、數據顯示、資料存儲、打印、生產管理、發布生產操作命令的作用，它并不參與過程控制，PLC主要是采集現場生產信息，及時向TP傳送各類生產狀態和數據如：配料門的限位、攪拌機的狀態、各稱量斗的傳感信號，操作臺的開關信號等，使TP能以生動形象的動畫形式及時顯示出來，PLC根據程序運行結果和TP發布的指令來控制現場設備。
