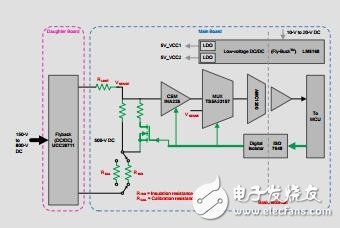

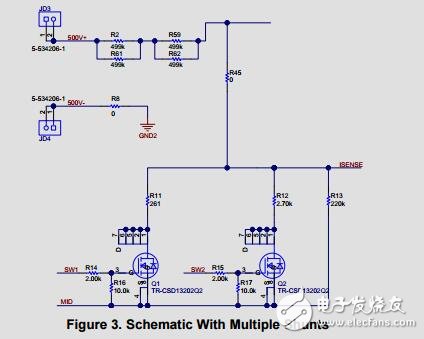

此 TI 設計提供用于測量高達 100M? 的絕緣電阻的參考解決方案。該設計具有板載隔離式 500Vdc 電源和用于測量泄漏電流的隔離式信號調節電路。此設計對于查找由于變壓器和電機繞組中的絕緣擊穿而導致的泄露很有用。
絕緣電阻的正確測量方法 現代生活日新月異，人們一刻也離不開電。在用電過程中就存在著用電安全問題，在電器設備中，例如電機、電纜、家用電器等。
絕緣電阻是電氣設備和電氣線路最基本的絕緣指標。對于低壓電氣裝置的交接試驗，常溫下電動機、配電設備和配電線路的絕緣電阻不應低于0.5MΩ（對于運行中的設備和線路，絕緣電阻不應低于1MΩ/kV）。低壓電器及其連接電纜和二次回路的絕緣電阻一般不應低于1MΩ；在比較潮濕的環境不應低于0.5MΩ；二次回路小母線的絕緣電阻不應低于10MΩ。I類手持電動工具的絕緣電阻不應低于2MΩ。絕緣電阻：加直流電壓于電介質，經過一定時間極化過程結束后，流過電介質的泄漏電流對應的電阻稱絕緣電阻。
