發視頻資料介紹
隨著微電子工藝的發展，CMOS器件的柵長進一步縮小，MOS器件的過驅動電壓也進一步降低，這就為設計低壓低功耗的射頻電路提供了可能，但是依靠減小MOS器件的柵長降低工作電壓是有限的。

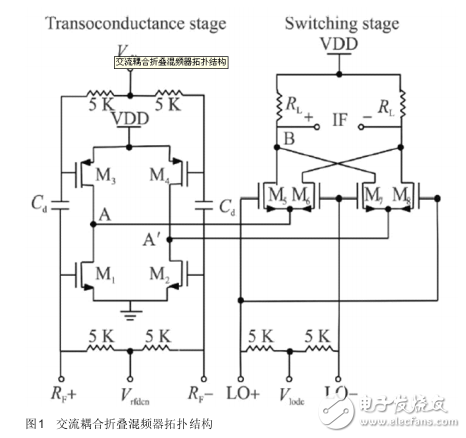

該折疊混頻器電路的跨導級采用電流復用技術，由NMOS管（M1、M2）、PMOS管（M3、M4）和隔直電容Cd組成交流耦合互補跨導結構。跨導級的輸出端（A、A′點）與開關管的源極相連。跨導級直接接于電源電壓，使得跨導管M1和M2的直流電流由兩部分組成，一部分來自M3和M4，另一部分來自開關管和負載電阻，達到了低電源電壓的目的。
