醫療超聲系統原理和典型架構
超聲系統可以通過向人體發射聲學能量，然后接收并處理回波，從而產生內部器官和結構的圖像，繪制血液流動和組織運動圖，以及提供高度精確的血流速度信息。

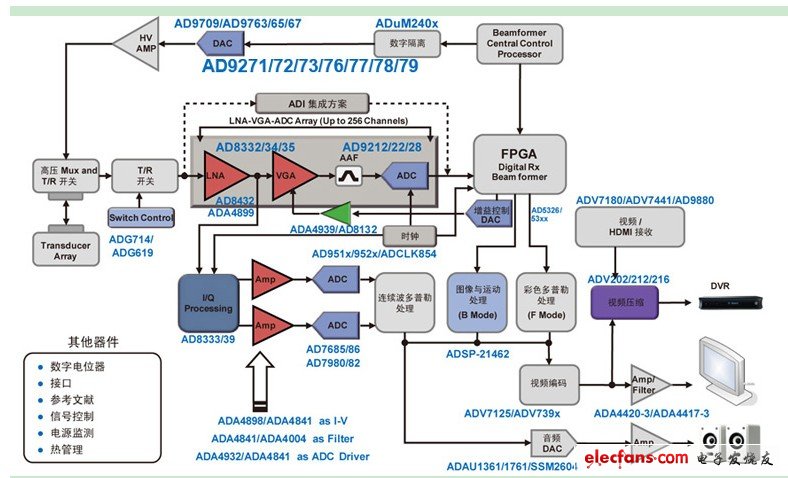

超聲系統包含傳感器、高壓開關、高壓發射電路、發射（Tx）/接收（Rx）開關、接收通道模擬前端（AFE）、波束形成器、波束形成后的數字信號處理電路、顯示處理電路和外設。AFE包括低噪聲放大器（LNA）、可變增益放大器（VGA）、抗混疊濾波器（AAF）和模數轉換器（ADC）。針對不同應用，波束形成可以分為兩類：數字波束形成和模擬波束形成。
醫療超聲系統設計考慮和主要挑戰
? AFE電路性能，如噪聲性能、信噪比（SNR）和動態范圍（DR）等，動態范圍的典型要求如下：B模式70 dB，PWD（脈沖波多普勒）140 dB，CWD（連續波多普勒）160 dB。
? 發射電壓——為提高信號穿透率以及進行諧波成像，需要很高的發射電壓。聲功率隨著發射電壓增大而提高，但發射聲功率不能超過美國食品和藥品管理局（FDA）等機構規定的安全要求限制。
