摘要：
這篇應用報告描述了如何設計一款性能穩定的，基于超低功耗MSP430F41X處理器的電子式水表。這種創新性水流傳感器和水表旋轉時的錯誤檢測算法也將在此應用筆記中進行描述。
目錄
1、介紹
2、水流傳感器
3、旋轉檢測算法
4、超低功耗設計
5、總結
6、附錄A硬件原理圖
介紹

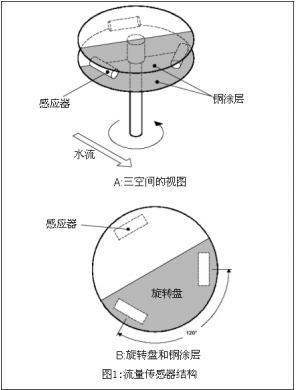

來自德州儀器公司所持有的專利水流傳感器提供了一種無須任何機械開關的檢測水流量的方法。它使用電導線圈和金屬齒輪進行水流的監測，這就解決了由機械齒輪和機械開關所帶來的可靠性的問題。更為詳細的架構和硬件工作原理請參看第二部分的描述。
?
一種智能旋轉檢測算法將在第三部分被提到。這種算法可以盡可能的忽略掉三個電導線圈中任何一個電導線圈傳感器所帶來的傳感錯誤。這部將會講述水輪盤旋轉不同方向時的檢測方法。并且也將會討論傳感器缺陷時的處理方法。
第四部分將會討論如何用MSP430F41X芯片進行設計。最后，第五部分將會是一個小總結。硬件原理圖將會在附錄A中。然而，軟件代碼請登錄：http://www.ti.com
