使用電能表時要注意,在低電壓(不超過500伏)和小電流(幾十安)的情況下,電能表可直接接入電路進行測量。在高電壓或大電流的情況下,電能表不能直接接入線路,需配合電壓互感器或電流互感器使用。
電能表是用來測量電能的儀表,又稱電度表,火表,千瓦小時表,指測量各種電學量的儀表。
使用電能表時要注意,在低電壓(不超過500伏)和小電流(幾十安)的情況下,電能表可直接接入電路進行測量。在高電壓或大電流的情況下,電能表不能直接接入線路,需配合電壓互感器或電流互感器使用。
電能表是用來測量電能的儀表,又稱電度表,火表,千瓦小時表,指測量各種電學量的儀表。
使用電能表時要注意,在低電壓(不超過500伏)和小電流(幾十安)的情況下,電能表可直接接入電路進行測量。在高電壓或大電流的情況下,電能表不能直接接入線路,需配合電壓互感器或電流互感器使用。
電能表的工作原理
當把電能表接入被測電路時,電流線圈和電壓線圈中就有交變電流流過,這兩個交變電流分別在它們的鐵芯中產生交變的磁通;交變磁通穿過鋁盤,在鋁盤中感應出渦流;渦流又在磁場中受到力的作用,從而使鋁盤得到轉矩(主動力矩)而轉動。負載消耗的功率越大,通過電流線圈的電流越大,鋁盤中感應出的渦流也越大,使鋁盤轉動的力矩就越大。即轉矩的大小跟負載消耗的功率成正比。功率越大,轉矩也越大,鋁盤轉動也就越快。鋁盤轉動時,又受到永久磁鐵產生的制動力矩的作用,制動力矩與主動力矩方向相反;制動力矩的大小與鋁盤的轉速成正比,鋁盤轉動得越快,制動力矩也越大。當主動力矩與制動力矩達到暫時平衡時,鋁盤將勻速轉動。負載所消耗的電能與鋁盤的轉數成正比。鋁盤轉動時,帶動計數器,把所消耗的電能指示出來。這就是電能表工作的簡單過程。
按原理劃分
1. 電能表分為感應式和電子式兩大類:
感應式電能表采用電磁感應的原理把電壓、電流、相位轉變?yōu)榇帕兀苿?dòng)鋁制圓盤轉動,圓盤的軸(蝸桿)帶動齒輪驅動計度器的鼓輪轉動,轉動的過程即是時間量累積的過程。因此感應式電能表的好處就是直觀、動態連續、停電不丟數據。
感應式電能表對工藝要求高,材料涉及廣泛,有金屬、塑料、寶石、玻璃、稀土等等,對此,產品的相關材料標準都有明確的規定和要求,用低價的劣質材料代替標準規格的材料是影響電能表產品質量的主要問題之一,因此像大多數商品一樣,價格過低的商品不會有好的質量保證。
感應式電能表的生產工藝復雜,但早已成熟和穩定,工裝器具也全面配套。生產環境對溫度、濕度和空氣凈化度的要求較高。近十余年來在杭州、寧波、溫州等地發展形成的電能表的材料和零部件市場具有相當?shù)囊?guī)模,形成鮮明的中國集約化大生產的特色,這也是那里生產的電能表在市場上具有價格優勢的主要因素之一。
電子式電能表運用模擬或數字電路得到電壓和電流向量的乘積,然后通過模擬或數字電路實現電能計量功能。由于應用了數字技術,分時計費電能表、預付費電能表、多用戶電能表、多功能電能表紛紛登場,進一步滿足了科學用電、合理用電的需求。
電子式電能表在江蘇、浙江、深圳一帶的產量較高,這與電子產品集中在這一地區是一致的,也正是由于材料和零部件市場條件優越的原因,形成價格的競爭力。目前從總體來看,感應式電能表與電子式電能表相比,感應式電能表生產的數量為多。但電子式電能表的產量有明顯上升的趨勢。
2. 按測量電能的準確度等級劃分,一般有1級和2級表:1級表示電能表的誤差不超過±1%;2級表示電能表的誤差不超過±2%。
3. 按附加功能劃分,有多費率電能表、預付費電能表、多用戶電能表、多功能電能表、載波電能表等。多費率電能表或稱分時電能表、復費率表,俗稱峰谷表,是近年來為適應峰谷分時電價的需要而提供的一種計量手段。它可按預定的峰、谷、平時段的劃分,分別計量高峰、低谷、平段的用電量,從而對不同時段的用電量采用不同的電價,發揮電價的調節作用,鼓勵用電客戶調整用電負荷,移峰填谷,合理使用電力資源,充分挖掘發、供、用電設備的潛力,屬電子式或機電式電能表;預付費電能表俗稱卡表,用IC卡預購電,將IC卡插入表中可控制按費用電,防止拖欠電費,屬電子式或機電式電能表;多用戶電能表一只表可供多個用戶使用,對每個用戶獨立計費,因此可達到節省資源,并便于管理的目的,還利于遠程自動集中抄表,屬電子式電能表;多功能電能表集多項功能于一身,屬電子式電能表;載波電能表利用電力載波技術,用于遠程自動集中抄表,屬電子式電能表。
變電所內的計量裝置精確測量通過變電所的電能,支持電費結算的準確進行。本文將深入探討變電所計量裝置的組成、作用。 1. 計量裝置的類型和功能 電能表:變電...
三相交流電的相序測試是電力系統運行和維護中的重要環節,它關系到電力系統的安全、穩定和經濟運行。相序是指三相交流電中三個相的電壓或電流的相位關系,通常用A...
2024-08-02 標簽:變壓器電力系統電能表 5188 0

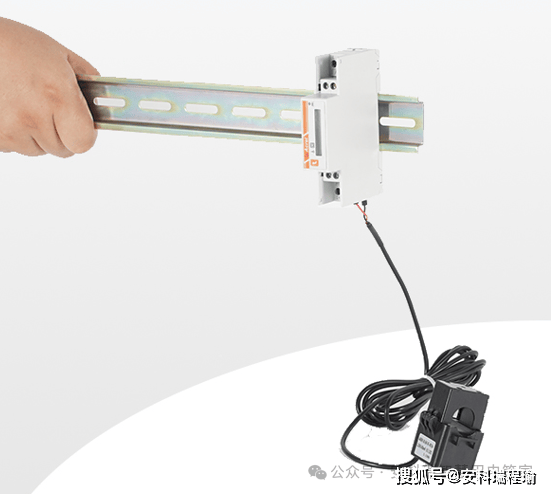

如何確保微型導軌電能表的精準計量?
