General Purpose Input Output (通用輸入/輸出)簡稱為GPIO,或總線擴展器,人們利用工業標準I2C、SMBus或SPI接口簡化了I/O口的擴展。
General Purpose Input Output (通用輸入/輸出)簡稱為GPIO,或總線擴展器,人們利用工業標準I2C、SMBus或SPI接口簡化了I/O口的擴展。當微控制器或芯片組沒有足夠的I/O端口,或當系統需要采用遠端串行通信或控制時,GPIO產品能夠提供額外的控制和監視功能。
分類:硬件/嵌入開發驅動開發/核心開發
每個GPIO端口可通過軟件分別配置成輸入或輸出。Maxim的GPIO產品線包括8端口至28端口的GPIO,提供推挽式輸出或漏極開路輸出。提供微型3mm x 3mm QFN封裝。
General Purpose Input Output (通用輸入/輸出)簡稱為GPIO,或總線擴展器,人們利用工業標準I2C、SMBus或SPI接口簡化了I/O口的擴展。當微控制器或芯片組沒有足夠的I/O端口,或當系統需要采用遠端串行通信或控制時,GPIO產品能夠提供額外的控制和監視功能。
分類:硬件/嵌入開發驅動開發/核心開發
每個GPIO端口可通過軟件分別配置成輸入或輸出。Maxim的GPIO產品線包括8端口至28端口的GPIO,提供推挽式輸出或漏極開路輸出。提供微型3mm x 3mm QFN封裝。
1. GPxCON 寄存器
用于配置引腳功能。 Configure
PORT A 與 PORT B~PORT H/J 在功能選擇上有所不同,GPACON 中每一位對應一根引腳,共 23 個引腳。當某位被設為 0 時候,相應引腳為 輸出引腳。此時我們可以在GPADAT 中相應的寫入 1或者 0 來讓此引腳輸出高電平或者低電平;當某位被設為1時,相應引腳為地址線或用于地址控制,此時GPADATA無用。
一般而言 GPACON 通常被設為 1 ,以便訪問外部器件。
PORT B~PORT H/J
在寄存器操作方面完全相同,GPxCON 中每兩位控制一根引腳,
00 輸入 01 輸出
10 特殊功能 11 保留不用
2. GPxDAT 寄存器
GPxDAT用于讀寫引腳,當引腳被設為輸入時候,讀此寄存器可知道相應引腳的電平狀態高還是低,當引腳被設為輸出時候,寫此寄存器的位,可令引腳輸出高電平還是低電平。
3. GPxUP寄存器
GPxUP寄存器某位為1時,相應管腳沒有內部上拉電阻;為 0 時候 相應管腳有內部上拉電阻。
上拉電阻作用在于,當GPIO 引腳處于第三種狀態時候,既不是輸出高電平,也不是輸出低電平。而是呈現高阻態,相當于沒有接芯片。它的電平狀態由上下拉電阻決定。
RK3562開發板uboot下GPIO的控制方法,觸覺智能嵌入式方案商
本文介紹如何uboot下GPIO的控制方法等,使用觸覺智能RK3562開發板演示,搭載4核A53處理器,主頻高達2.0GHz;內置獨立1Tops算力NP...
MAX7314 18端口GPIO,帶有LED亮度控制和中斷,提供熱插入保護技術手冊
MAX7314是一種I2C兼容串行接口的外設電路,可以為微處理器提供16個I/O端口加一個單輸出端口和一個單輸入端口。每個I/O口都可單獨配置為開漏輸出...
RK3568驅動指南|第十二篇 GPIO子系統-第135章 GPIO子系統與pinctrl子系統相結合實驗
RK3568驅動指南|第十二篇 GPIO子系統-第135章 GPIO子系統與pinctrl子系統相結合實驗
TMS320C645x DSP通用輸入/輸出(GPIO)用戶指南立即下載
類別:電子資料 2024-12-17 標簽:dspTMS320C645GPIO
TMS320C6472/TMS320TCI648X DSP通用輸入/輸出(GPIO)用戶指南立即下載
類別:電子資料 2024-12-17 標簽:dspGPIOtms320c6472
LuatIO:一鍵可視化,讓GPIO配置成為物聯網開發的“絲滑體驗”!
面對硬件接口配置的瑣碎工作,LuatIO提供全新解決方案——可視化編輯器將引腳管理變為“所見即所得”,實時模擬與錯誤提示功能確保零失誤,開發速度直線飆升...

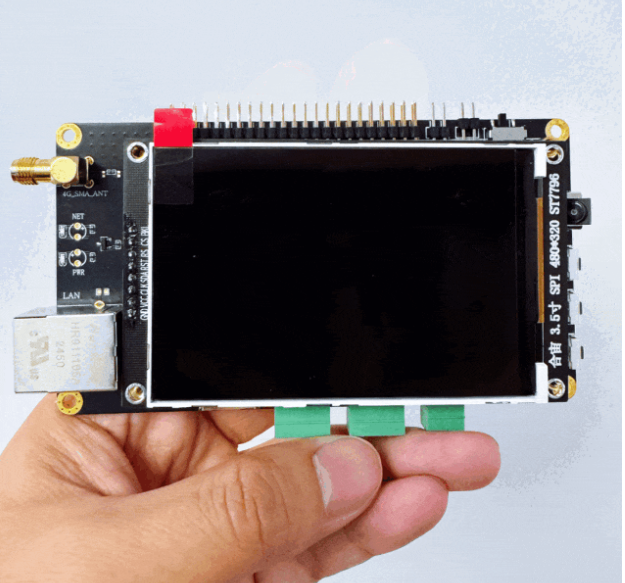

Air780EPM應用開發:解鎖GPIO與LED的N種交互模式
