逆變電路中變壓器的尖峰有源鉗位是什么意思？
三 Q1，Q2兩管漏極產生尖峰的消除

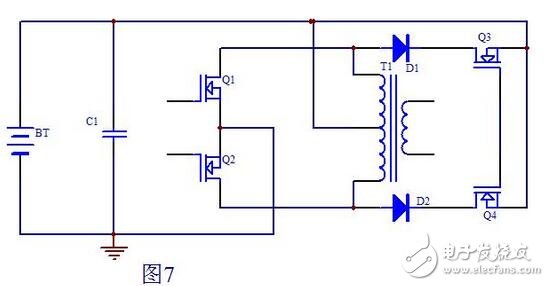

上面我們已經分析了Q1，Q2兩管漏極產生尖峰的原因，下面我們就來想辦法消除這個尖峰了。我想到的辦法就是Q1，Q2的漏極到電池的正極加一個開關，當然這個開關也由MOS管來充當，當然其它功率管也行。這個開關只在Q1，Q2都截止時才導通，用電路實現如圖7所示：
由圖7可以看出，加入D1，D2可以防止Q3，Q4寄生二極管的導通，這樣，Q1，Q2漏極的尖峰就可以限制在D1，D2和Q3，Q4的壓降之和了，而這個壓降是很小的，漏感的尖峰的能量也釋放回電池和C1了。

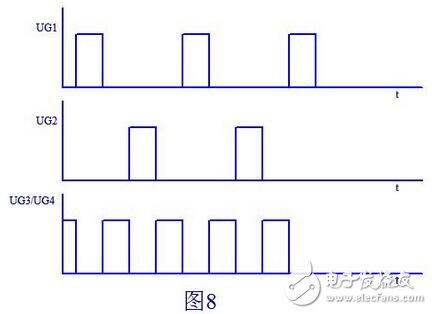

Q1，Q2，Q3，Q4的驅動時序如圖8所示：
加入了有源嵌位后實際輸出的波形如圖9所示：
