理想變壓器指的是沒有功率損耗的變壓器。實際的變壓器工作時，或多或少都是有功率損耗的。

　　理想變壓器是一個端口的電壓與另一個端口的電壓成正比，且沒有功率損耗的一種互易無源二端口網絡。它是根據鐵心變壓器的電氣特性抽象出來的一種理想電路元件。

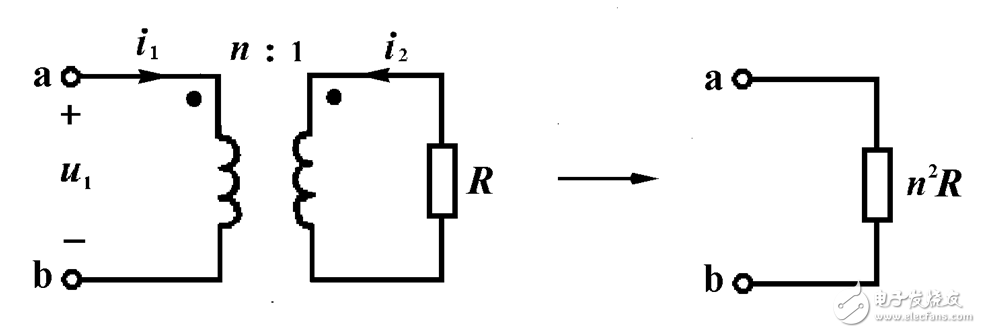

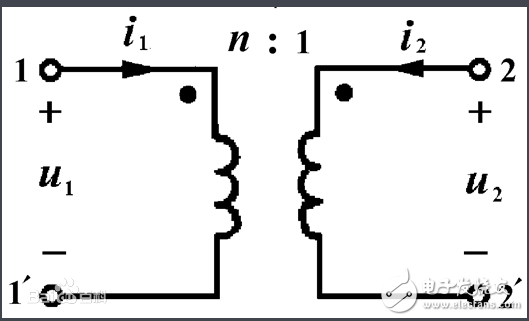

　　理想變壓器是一種理想的基本電路元件。為了易于理解，我們從耦合電感的極限情況來引出它的定理想變壓器義。是耦合系數為1的一對耦合電感，圖中N1，N2分別為初級與次級線圈的匝數。定義n=N1/N2，n稱為變比，也稱匝比。

　　表征理想變壓器端口特性的VCR方程是兩個線性代數方程，因而理想變壓器是一種線性雙口電阻元件。正如二端線性電阻元件不同于實際電阻器，理想變壓器這種電路元件也不同于各種實際變壓器。例如用線圈繞制的鐵心變壓器對電壓、電流的工作頻率有一定限制，而理想變壓器則是一種理想化模型。它既可工作于交流又可工作于直流，對電壓、電流的頻率和波形沒有任何限制。將一個含變壓器的實際電路抽象為電路模型時，應根據實際電路器件的情況說明該模型適用的范圍。

　　理想變壓器公式

　　設，原線圈（初級線圈）的功率P1，電壓U1，電流I1，匝數N1；

　　副線圈（次級線圈）的功率P2，電壓U2，電流I2，匝數N2；

　　理想變壓器公式滿足：

　　P1=P2（理想變壓器功率守恒）

　　U1：U2=N1：N2（理想變壓器電壓之比與線圈匝數成正比）

　　I1：I2=N2：N1（理想變壓器電流之比與線圈匝數成反比）

　　一般定義n=N2/N1，n稱為變比，也稱匝比。

　　注：當有兩個副線圈時，P1=P2+P3，U1/N1=U2/N2=U3/N3，電流則須利用電功率的關系式去求，有多個時，依此類推。
