變壓器的有載調壓就是可以實現不斷電進行電壓調節，本文首先介紹了有載調壓變壓器的調壓原理及如何理解變壓器有載調壓的調壓范圍，其次闡述了有載調壓變壓器在哪一側調壓，最后介紹了有載調壓變壓器的作用是什么。

　　有載調壓變壓器的調壓原理

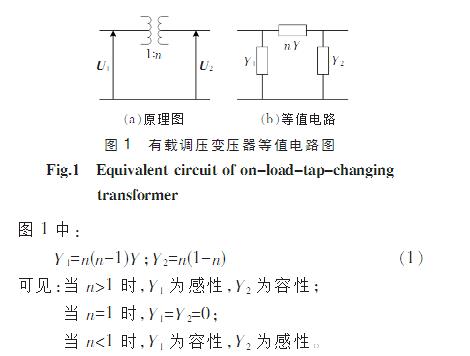

　　在電力系統運行控制中，為了達到維持負荷側電壓水平的目的，常采用調整有載調壓變壓器分接頭的方式，圖1為有載調壓變壓器等值電路

　　定性地看，有載調壓變壓器的作用等價于在空載高壓側接入一并聯電容器，在空載低壓側接入一并聯電感器，，隨著非標準變比的變化，變壓器兩側的無功潮流將會發生變化，進而影響變壓器兩側電壓的變化。

　　如何理解變壓器有載調壓的調壓范圍

　　以±3*2.5%為例說明：

　　1、這是7檔有載調壓分接開關，假如高壓的額定電壓為10000V，那么他們每檔的電壓為2.5%*10000=250V。也就是正負3，加上額定位置，就成7檔。每檔的電壓差為2.5%的額定電壓。

　　2、最高檔（7檔）為10000+3*250=10750V，6檔電壓為10000+2*250=10500V，依次為5檔為10250V，4檔（為額定檔）為10000V，3檔為10000-250=9750V，2檔為9500V，1檔為9250V。

　　3、也就是高壓電網在9250-10750V波動時，你的變壓器輸出電壓都可以在額定電壓（比如400V）下運行。

　　有載調壓變壓器在哪一側調壓

　　有載調壓變壓器一般在二次側調壓；如圖

　　變壓器存在阻抗，在功率傳輸中，將產生電壓降，并隨著用戶側負荷的變化而變化。系統電壓的波動加上用戶側負荷的變化將引起電壓較大的變動。在實現無功功率就地平衡的前提下，當電壓變動超過定值時，有載調壓變壓器在一定的延時后會動作，對電壓進行調整，并保持電壓的穩定。

　　有載調壓變壓器的作用

　　（1）提高電壓合格率：

　　電壓合格率是供電質量重要指標之一，及時進行有載調壓，可確保電壓合格率，從而滿足人民的生活及工農業生產的需要。

　　（2）提高無功補償能力，提高電容器投入率：

　　電力電容器作為無功補償裝置，其無功出力與運行電壓平方成正比。當電力系統運行電壓降低，補償效果降低，而運行電壓升高時，對用電設備過補償，使其端電壓升高，甚至超出標準規定，容易損壞設備絕緣，造成設備事故。為防止向電力系統倒送無功，而停用無功補償設備，造成無功裝置的浪費和損耗的增加，這時應能及時凋整主變壓器分接開關，將母線電壓調至合格范圍，就無需停用電容器的補償。

　　（3）降低電能損耗：

　　電力系統配電網絡中的電能傳輸，產生的損耗，只有在額定電壓附近其損耗值為最小。進行有載調壓，經常保持變電所母線電壓的合格，使電氣設備運行在額定電壓狀態，將降低損耗，是最為經濟合理的。

　　綜上分析，在電力網中應大量使用有載調壓，并充分認識和發揮它的作用，及時調節主變壓器有載調壓分接開關，確保供電質量，真正做到電網的安全、經濟、優質運行。
