線圈的結構

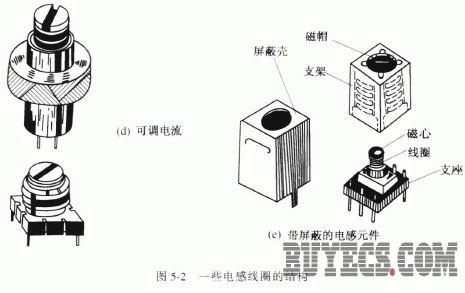

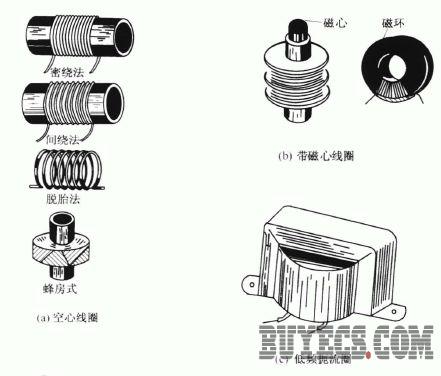

線圈通常由骨架、繞組、磁心及屏蔽罩等組成，根據使用場合的不同，有的線圈沒有屏蔽罩，有的沒有磁心.還有的連固架都沒有，只有繞組。圖5-2 給出了一些電感線圈的結構。

1.?骨架
骨架常用的材料有陶瓷、塑料、電木以及電工紙板等。骨架的材料對線圈的質量以及穩定性都有一定的影響一般是根據工作的條件來選取的。

2. 繞組
大多數繞組由絕緣導線在線圈骨架上繞制而成，絕緣導線常用的有各種規格的漆包線及電磁線。一般來說，繞組需要的電感量越大，線圈的臣數也越多。選用導線的直徑則應根據通過繞組的電流值及線圈的Q 值來確定。通過的電流較大時，要求Q 值較高，則線圈導線的直徑應選粗一些。在電感量小于幾個微亨的情況下，繞組常用裸鍍銀銅錢繞制，以減少導線的表面電阻，提高線圈的性能。

3. 屏蔽罩
為了減小外界電磁場對線圈的影響以及線圈產生的電磁場對外界電路產生的捐合，往往在結構上使用金屬罩將線圈封閉在內，并將其可靠接地，以達到與外界電路隔離的要求。

4. 磁心
線圈裝入磁心后，可以使線圈的電感量增大，或者說與同樣電感量的無磁心的線圈相比，帶磁心的線圈臣數可以減少，從而可以減少線圈的體積和分布電容，同時也提高了線圈的Q 值。有時為了調節線圈的電感量，可以通過調整磁心在線圈中的位置來實現。磁心通常使用錳鋅鐵氧體或鎳鋅鐵氧體磁性材料制作，根據使用的不同要求，可以制成各種形狀，如圖5-3 所示。
