電容的一般類型和應用分析

　　大電容可作為低頻和大電流電路的旁路，而小電容則作為高頻旁路。等效電路的模型將會隨不同的封裝類型而改變。其中主要的是等效串聯電感（ESL）。封裝越小，串聯寄生參數就越小。在一些寬頻系統中，需要并聯多個電容。旁路電容必須盡可能地靠近電源接腳。電容的另一端需要透過過孔或者寬地線連接到地平面，以保持低阻抗。電容的材料和結構將決定其特性，例如寄生特性、溫度穩定性、最大電壓、線性度、成本和尺寸。表1列舉了各種最常用的表面黏著電容。

　　陶瓷電容是最常見的電容類型，塬因是便宜，容量範圍寬，可以提供可靠的性能。鉭電容、Oscan以及鋁電解電容都是有極性電容，特別適合作為旁路電容。鉭電容的應用範圍是低壓系統。鋁電解是從低頻到中頻系統的常規選擇，但不適合開關電路（這種電容的電荷保持性能太好了，不適合週期快速的生產測試）。Oscan是一種特殊的電容，它的寄生參數小，頻率範圍寬，溫度範圍廣，品質最好，價錢也最高。如果你有足夠預算，這種電容可為任何電路提供高品質的旁路。另外還有云母和塑料薄膜電容。他們主要用于濾波器設計而不是旁路。由于陶瓷電容被最廣泛地作為旁路電容，討論一下如何進行選購將是很有意義的。和所期望的那樣，陶瓷電容具有寬範圍的容值和各種封裝。在這些參數中，還需要進一步選擇，才能確定最終的價格。在最新的材料清單中，電容被標誌為‘X7R’。這裡，X和7標誌著最寬的溫度範圍。最后的字母R代表電容在整個溫度範圍上的容差。該例中，電容在整個溫度範圍上的變化量僅為15%。寬溫度範圍和嚴格的容差意味著高價

　　選擇旁路電容的封裝

　　一旦電介質材料、電介質品質、溫度範圍、可接受的漏電流以及電壓範圍都滿足后，最后的選擇就剩下封裝尺寸了。通常，封裝尺寸的選擇依據是：‘上次用的是什么’，或者是否足夠大到適合手工焊接（如果是塬型設計）。需要記住的是，等效電路的模型將會隨不同的封裝類型而改變。其中主要的是等效串聯電感（ESL）。很顯然，只要電容值保持恒定，這種電容的結構就是恒定的。但如果對于同樣的電容有許多封裝類型，那么位于極板和外層封裝之間的連接必定改變。這會帶來額外的串聯電阻和電感。封裝越小，串聯寄生參數就越小。為了證實這一趨勢，請參見圖3。正如期望的那樣，等效串聯電感將隨著封裝尺寸的減小而不斷縮減。特別注意圖 1中的1206和0612例子。

　　儘管他們的佔位面積相同，1206的焊接點在兩端，而0612的焊接點在兩個長邊。這只是方向上的簡單變化，卻使封裝的內部連接小了許多。令人欣喜的是，ESL降低了95%。在高頻寬電路中，串聯電感值決定了旁路電路為電源接腳提供低阻抗的能力上限。有關這點將在下節中進一步介紹。

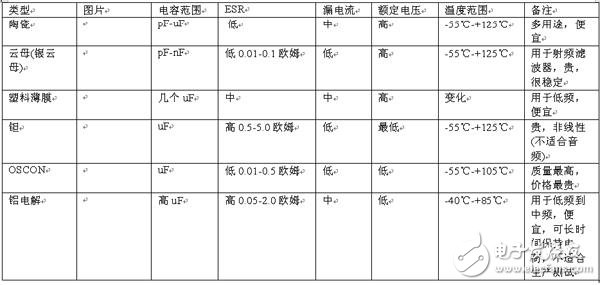

　　表1：常見電容的指標和分析。

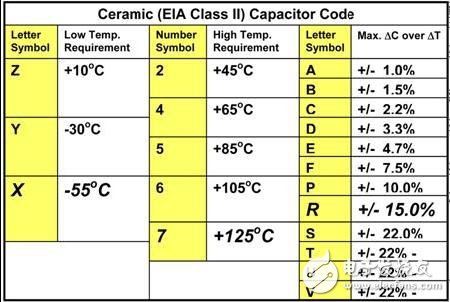

表２：陶瓷電容的分類。

表３：表面黏著封裝及其等效串聯電感。

圖１：1206和0612兩種表面黏著封裝例子。

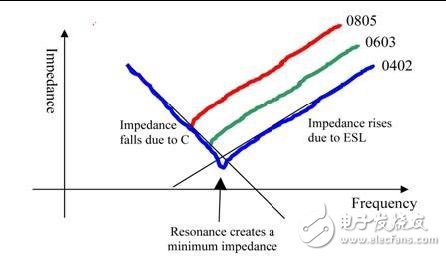

圖2：實際（非理想）電容的阻抗特性。

　　圖3：不同表面黏著封裝的實際（非理想）電容阻抗。

　　確定旁路電容值

　　通常旁路電容的值都是依慣例或典型值來選取的。例如，常用的容值是1μF和0.1μF。簡單的說，大電容作為低頻和大電流電路的旁路，而小電容作為高頻旁路。採用多個電容源于與實際電容相關的寄生參數。圖2為一個實際電容的阻抗特性。

　　坐標軸上沒有具體數據，其數值可以透過縮放適合任何電容。曲線的左半部份代表傳統（和理想的）電容響應：隨著頻率的增加，電容的阻抗減少。這正是想要的特性，這是因?yàn)榕月冯娙轂殡娫淳€上的交流訊號提供了一個低阻抗迴路（等效短路）。曲線的負斜率是常數，但橫向位置取決于電容的大小。例如電容變大時，曲線的左半部份將向頻率的低階（向坐標軸左側）行動。

　　電容封裝中的任何電感都將引起正斜率，如圖中的右半部份所示。在這一頻率範圍內，電感先被抵銷，然后又主導了電容提供的低阻抗。由于阻抗與旁路電容的大小和構造有關，頻率響應也因此與這些因素有關，如圖3所示。因此需要仔細閱讀數據手冊，確保可以選購到合適的旁路電容封裝，這種封裝應能在目前系統工作頻率下提供低阻抗性能。請記住，　　表4所列的ESL範圍為幾百pH。只有當系統頻率高于100MHz時對阻抗的影響才會越來越大。高頻寬系統的旁路

　　在一些寬頻系統中，用一只單電容旁路是不夠的。因?yàn)橛卸鄠€(gè)頻率耦合到電源線上，旁路網路必須為寬範圍的頻率提供低阻抗。由于阻抗曲線的斜率具有實體限制，既有負的也有正的，故需要并聯多個電容。當然，在選擇每個電容的封裝類型時必須謹慎。通常BOM表中會規定所有的被動元件都要選用相同的尺寸，如都用0805電容。圖4為叁只電容并聯后的阻抗與頻率關係。

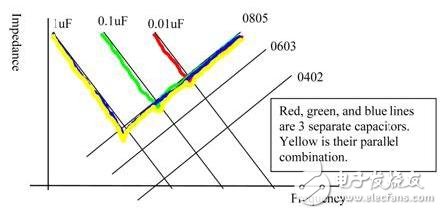

　　圖4：叁只採用相同表面黏著封裝的電容并聯阻抗。

　　由于每只電容採用相同的封裝，故它們的高頻響應相同。于是，這就否定了更小電容的採用！相反，封裝尺寸應該

　　隨同電容值一起微縮，見圖5。

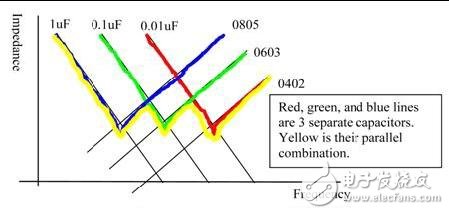

　　圖5：叁只採用不同表面黏著封裝的電容并聯阻抗。

　　當然，上述細節暗示著必須對旁路電容的佈局予以密切關注。任何走線長度的增加都將提高旁路路徑上的阻抗。每條走線都會貢獻單位長度上的阻抗，線越長，旁路路徑上的有用頻率就越低（相當于將圖2中的曲線左移）。因此，旁路電容必須盡可能地靠近電源接腳。電容的另一端需要透過過孔或者寬地線連接到地平面，以保持低阻抗。
