2 并聯電容器組的通用保護

　　單臺并聯電容器的最簡單、有效的保護方式是采用熔斷器。這種保護簡單、價廉、靈敏度高、選擇性強，能迅速隔離故障電容器，保證其他完好的電容器繼續運行。但由于熔斷器抗電容充電涌流的能力不佳，不適應自動化要求等原因，對于多臺串并聯的電容器組保護必須采用更加完善的繼電保護方式。

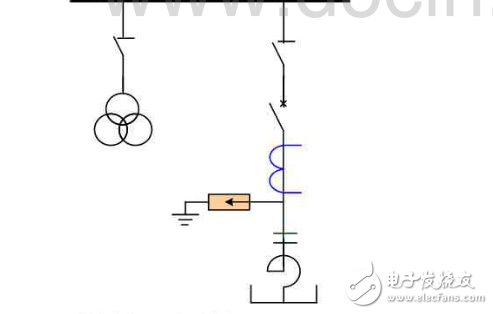

　　并聯電容器組的主接線圖

　　上圖為并聯電容器的主接線圖。電容器組通用保護方式有如下幾種：

　　（1） 電抗器限流保護

　　與電容器串聯的電抗器，具有限制短路電流、防止電容器合閘時充電涌流及放電電流過大損壞電容器。除此之外，電抗器還能限制對高次諧波的放大作用，防止高次諧波對電容器的損壞。

　　（2） 避需器的過壓保護

　　與電容器并聯的避需器用于吸收系統過電壓的沖擊波，防止系統過電壓，損壞電容器。

　　（3） 電容器組的電壓保護

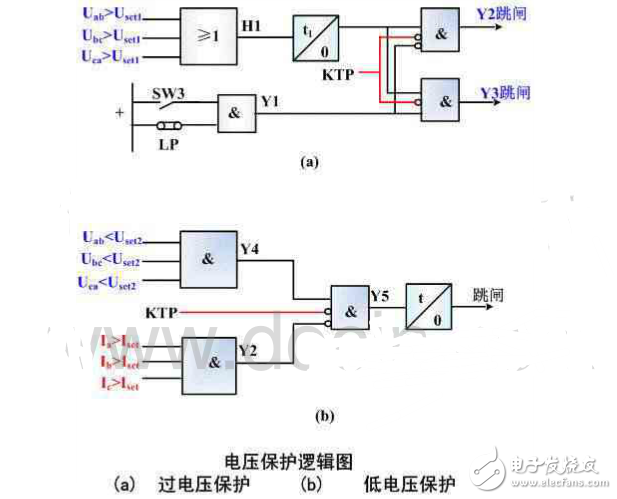

　　電容器電壓保護是利用母線電壓互感器TV 測量和保護電容器。電容器電壓保護主要用于防止系統穩態過電壓和欠電壓。微機電容器電壓保護的邏輯框圖如下圖所示。過電壓和欠電壓保護均通過延時鑒別穩態過電壓和欠電壓。低電壓保護需經過流閉鎖，以防止TV 斷線造成低電壓保護誤動。

　　在系統故障過壓或低壓電容器保護動作跳閘后，為了使保護能立即復位，

　　要求保護在跳位時（KTP=1） 能自動退出運行，待母線電壓恢復正常后斷路器可重新投入運行。在圖11-11中，KTP=1時去閉鎖過壓保護的Y2 和Y3、低壓保護的Y5，使電容器保護自動退出運行。

　　（4）電容器組的電流保護

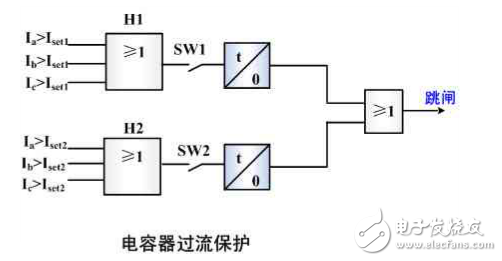

　　電容器組的過電流保護用于保護電容器組內部短路及電容器組與斷路器之間引起的相間短路。采用兩段式，每段一個時限的保護方式，保護邏輯框圖如下圖所示。
