?。ㄒ唬┖铣?a target="_blank">碳膜電位器：是目前使用最多的一種電位器。其電阻體是用碳黑、石墨、石英粉、有機粘合劑等配制的混合物，涂在膠木板或玻璃纖維板上制成的。
優點：分辨率高、阻值范圍寬；
缺點：滑動噪聲大、耐熱耐濕性不好。
品種：有普通合成碳膜電位器、帶開關小型合成碳膜電位器、單聯帶開關（無開關）電位器、雙聯同軸無開關（帶開關）電位器、雙聯異軸無開關（帶開關）電位器、小型精密合成碳膜電位器、推拉開關合成碳膜電位器、直滑式合成碳膜電位器、精密多圈合成碳膜電位器等。
?。ǘ?a target="_blank">金屬膜電位器：其電阻體是用金屬合金膜、金屬氧化膜、金屬復合膜、氧化鉭膜材料通過真空技術沉積在陶瓷基體上制成的。
優點：分辨率高、滑動噪聲較合成碳膜電位器?。?/p>
缺點：阻值范圍小、耐磨性不好。
（三）線繞電位器：其電阻體是由電阻絲繞在涂有絕緣材料的金屬或非金屬板上制成的。
優點：功率大、噪聲低、精度高、穩定性好；
缺點：高頻特性較差。
品種：有普通線繞電位器、普通多圈線繞電位器、精密多圈線繞電位器、直滑式精密多圈線繞電位器、函數式精密多圈線繞電位器等。
（四）實心電位器：是用碳黑、石墨、石英粉、有機粘合劑等配制的材料混合加熱后，壓在塑料基體上，再經加熱聚合而成。
優點：分辨率高、耐磨性好、阻值范圍寬、可靠性高、體積小；
缺點：噪聲大、耐高溫性差。
品種：可分為小型實心電位器、直線式實心電位器、對數式實心電位器。
（五）單圈電位器與多圈電位器：
單圈電位器：它的滑動臂只能在不到3600的范圍內旋轉，一般用于音量控制；
多圈電位器：它的轉軸每轉一圈，滑動臂觸點在電阻體上僅改變很小一段距離，其滑動臂從一個極端位置到另一個極端位置時，轉軸需要轉動多圈。一般用于精密調節電路中。
?。﹩温撾娢黄髋c雙聯電位器：
單聯電位器：由一個獨立的轉軸控制一組電位器；
雙聯電位器：通常是將兩個規格相同的電位器裝在同一轉軸上，調節轉軸時，兩個電位器的滑動觸點同步轉動。也有部分雙聯電位器為異步異軸。
（七）帶開關電位器：在電位器上附加有開關裝置。開關與電位器同軸，開關的運動與控制方式分為旋轉式和推拉式兩種。
用途：多用于黑白電視機中作音量控制兼電源開關。小型旋轉式帶開關電位器主要用于半導體收音機或其它小型電子產品中作音量控制（或電流、電壓調節）兼電源開關。
種類：開關位數有單刀單擲、單刀雙擲和雙刀單擲。
?。ò耍┲被诫娢黄鳎浩潆娮梵w為長方條形，它是通過與滑座相連的滑柄作直線運動來改變電阻值的。
用途：一般用于電視機、音響中作音量控制或均衡控制。
?。ň牛┵N片式電位器：也稱片狀電位器，是一種無手動旋轉軸的超小型直線式電位器，調節時需使用螺釘旋具等工具。
種類：分為1. 單圈電位器;
2. 多圈電位器 ——屬精密電位器，有立式與臥式兩種結構。
?。ㄊ┎竭M電位器：由步進電動機、轉軸電阻體、動觸點等組成。動觸點可以通過轉軸手動調節，也可由步進電動機驅動。
常用電位器的結構特點二
電 位 器
電位器是一種可調電阻，也是電子電路中用途最廣泛的元器件之一。它對外有三個引出端，其中兩個為固定端，另一個是中心抽頭。轉動或調節電位器轉動軸，其中心抽頭與固定端之間的電阻將發生變化。2.2.1 電位器的性能指標
電位器與電阻器的性能指標含義在標稱阻值、允許偏差、額定功率等方面是一致的，除此之外還有如下指標。
1. 阻值變化規律
阻值變化規律是指電位器旋轉角度（或行程）與作為分壓器使用時輸出電壓的關系。常見電位器的阻值變化規律有線性變化型、指數變化型、對數變化型。
2．滑動噪聲
當電刷在電阻體上滑動時，電位器中心端與固定端之間的電壓出現無規則的起伏，這種現象稱為電位器的滑動噪聲。它是由材料電阻率分布的不均勻以及電刷滑動時接觸電阻的無規律變化引起的。
3．分辨力
對輸出量可實現的最精細的調節能力。線繞電位器的分辨力較差。
4．極限電壓
電位器在短時間內能承受的最高電壓。
5．機械耐久性
通常以旋轉（或滑動）多少次為標志，是表示電位器使用壽命的指標。
2.2.2 幾種常用電位器型號與規格
1．有機實芯電位器
由導電材料與有機填料、熱固性樹脂配制成電阻粉，經過熱壓，在基座上形成實芯電阻體。該電位器的特點是結構簡單、耐高溫、體積小、壽命長、可靠性高，廣泛用于焊接在電路板上作微調使用；缺點是耐壓低、噪聲大。幾種常用的有機實芯電位器性能指標見表2-6所示。

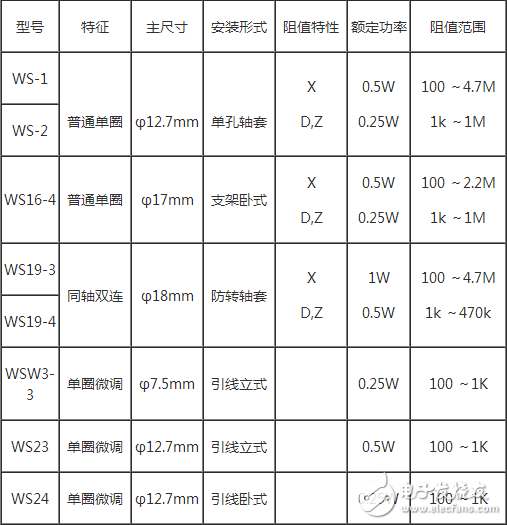

表2-6 常用有機實芯電位器的性能指標
2．線繞電位器
用合金電阻絲在絕緣骨架上繞制成電阻體，中心抽頭的簧片在電阻絲上滑動。線繞電位器用途廣泛，可制成普通型、精密型和微調型電位器，且額定功率做的比較大、電阻的溫度系數小、噪聲低、耐壓高。常用的線繞電位器性能指標見表2-7。

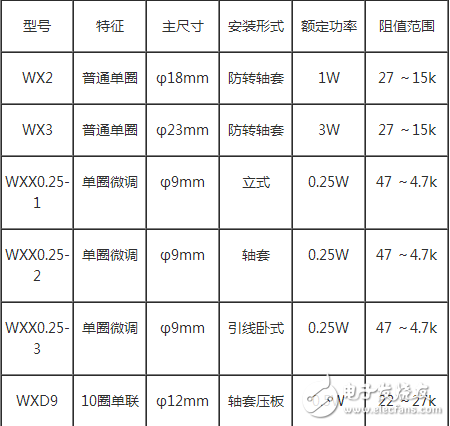

表2-7 常用線繞電位器的性能指標
3．合成膜電位器
在絕緣基體上涂敷一層合成碳膜，經加溫聚合后形成碳膜片，再與其他零件組合而成。這類電位器的阻值變化連續、分辨率高、阻值范圍寬、成本低。但對溫度和濕度的適應性差，使用壽命短。常用合成膜電位器的性能指標見表2-8。

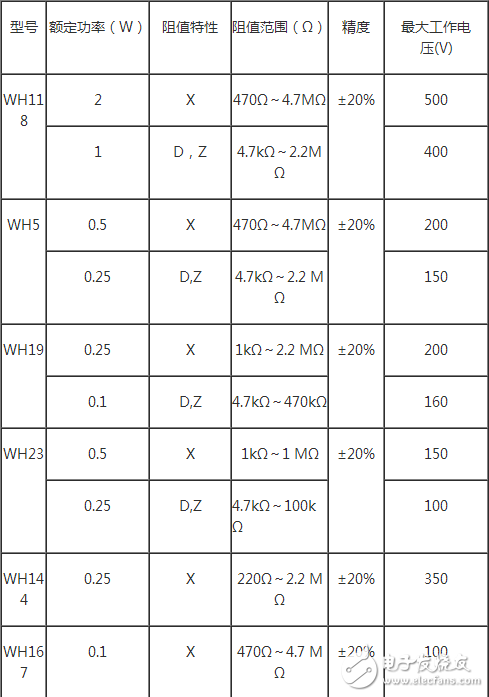

表2-8 常用合成膜電位器的性能指標
4．多圈電位器
多圈電位器屬于精密電位器。它分有帶指針、不帶指針等形式，調整圈數有5圈、10圈等數種。該電位器除具有線繞電位器的相同特點外，還具有線性優良，能進行精細調整等優點，可廣泛應用于對電阻實行精密調整的場合。
