555時基電路典型應用電路

1.脈沖觸發式單穩態電路

脈沖觸發式單穩態電路如圖18-74 所示。電路中把輸入端TH 和放電端DIS 同時接在定時電容CT上，這樣做的目的是使電容CT具有自動快速放電的功能。另外用觸發輸入端幣作為脈沖輸入啟動端，平時要求接高電平，輸入負脈沖時才能使電路觸發啟動。

電源接通后.因為Ui平時為高電平，它的輸入端 為高電平，即 =1 。它的輸出端被置為0 ，即Vo = 0 。此時，內部電路的放電開關接通， DIS 端接地，定時電容CT上的電壓為零， TH (R) 輸入端也為零，即R=0。因此它的輸出一直保持低電平.即Vo = 0 。這就是單穩電路的穩態。

當在觸發輸入端輸入一個負脈沖時而且脈沖的幅度低于1/3Vcc時，則=0，使電路的輸出端發生翻轉，UO由低電平轉變為高電平，即Vo = 1 。與此同時，電路內部的放電開關被打開，電源通過RT向CT'充電，暫穩態開始。

經過一段時間tD之后， CT上的充電電壓上升到大于2/3Vcc，它的TH端達到高電平，即R=1.于是電路又重新翻轉回原來的穩態，即Vo = 0 。這時內部放電開關重新接通. CT上的電荷快速放電到零，為下一次觸發翻轉做好準備。tD為暫穩態時間，可由下式求出:

圖18-75 給出了脈沖觸發式單穩態電路的各點波形。從圖中可以看出，在暫穩態時間tD內出現的觸發脈沖是不起作用的。

2. 555 定時電路
利用555 時基電路可以組成各種定時電路，其基本電路和工作原理與單穩態電路相同，下面介紹幾個實用典型電路。

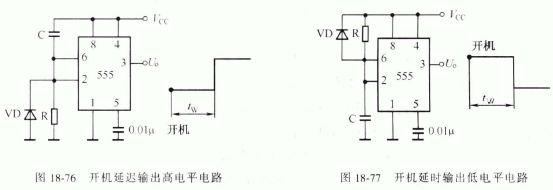

(1)開機延時輸出高電平電路
該電路如圖18-76 所示。當開機接通電源后，由于電容C 來不及充電， 555 的②、⑥腳處于高電平，③腳輸出低電平。隨著電容C 充電， 555 的②、⑥腳電位開始下降，直到②腳電位低于1/3Vcc時，電路發生翻轉，輸出端Uo 由低電平變為高電平，并一直保持下去。開機延遲時間Tw =1.1 RC 。二極管VD是為電驚斷電后電容C 放電而設置的。這種電路一般用來控制電源電路的延遲接通。

(2) 開機延時輸出低電平電路
該電路如圖18-77 所示。當電路接上電源后，由于電容C 來不及充電， 555 的②、⑥腳處于低電平，③腳輸出高電平。隨著電容C 充電， 555 的②、⑤腳電位開始上升，直到②腳電位升到2/3Vcc，電路發生翻轉，輸出端Uo由高電平變為低電平，井一直保持下去。延遲時間tw = 1.1 RC 。這種電路多用來控制整機電路中的局部電路在開機工作一定時間后斷開電帽、而使其停止工作。

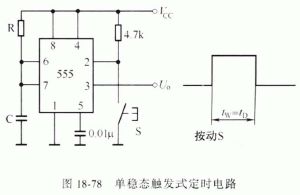

(3) 單穩態觸發式定時電路
該電路如圖18-78 所示。這里將555 接成
單穩態、形式，平時按鈕開關S 處于常開狀態555 的③腳輸出低電平。此時內部放電開關閉合，電容C 上的電壓為零。當按下按鈕開關S時，觸發電路翻轉， 555 的③腳由低電平變為高電平，電路進入暫穩狀態。暫態時間結束后，輸出端由高電平變為低電平。暫態時間to 即為定時時間t w = 1.1 RC 。這種電路每按動一次開關S ，電路就進入定時工作狀態一次，所以這種電路適用于需要手動控制定時工作的場合。

3. 555 多諧振蕩器

用555 時基電路可組成各種形式的自激式多諧振蕩器，其基本電路如圖18-79 (a) 所示。當電路剛接通電源時，由于C 來不及充電， 555 電路的②腳處于零電平，導致其輸出端③腳由高電平。當電源通過RA 、RB向C 充電到b÷VJ ，輸出端③腳由高電平變RA為低電平，電容C 經RB 和內部電路的放電開關管放電。當放電到Vc<=1/3，輸出端又由低電平轉變為高電平。此時電容再次充電，這種過程可周而復始地進行下去，形成自激振蕩。圖18-79 (b) 給出了輸出端及電容器C 上電壓的波形。
