常用音樂集成電路

1. HY-1OO 系列音樂集成電路
HY-1OO 系列音樂集成電路是一種大規模CMOS 集成電路。該電路將包括前置放大器和功率放大器在內的所有電路用CMOS 技術集成在一塊25mm *? 15mm的印制電路板上，在芯片上已焊接有一個68k的電阻，如圖所示。

HY-100 系列音樂集成電路具有驅動能力大和輸出端運用靈活的特點，其中⑤腳為功率輸出端，能直接驅動揚聲器。它的③、④腳是前置放大器輸出端，可用于推動壓電蜂鳴器工作或推動半導體三極管。HY-100 系列音樂集成電路是一個可以用作門鈴的電路，當用正脈沖觸發②腳觸發端時，它便會自動演奏長約樂曲。

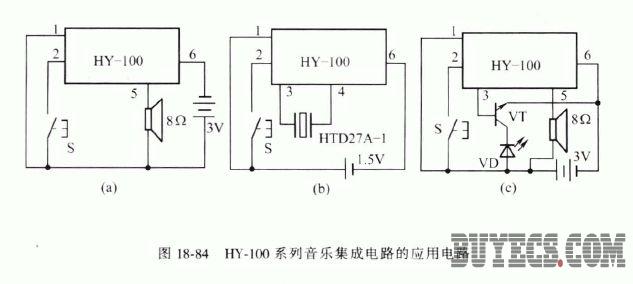

上圖所示是HY-100 系列音樂集成電路的應用電路，其中圖(a) 所示電路是直接驅動揚聲器的一種門鈴電路，只要按動按鈕開關S ，便可觸發電路工作。

圖(b) 所示電路是用壓電陶瓷片作為發聲元件的門鈴電路，由于壓電陶瓷片推動電壓低，沒有必要使用電路的功放級，故將壓電蜂鳴器接在了IC 的③、④腳。
圖(c) 所示電路是同時驅動揚聲器和發光二極管的音樂門鈴電路，發光二極管VD可隨音樂旋律發光。

2. KD-156 音樂集成電路

KD-156 音樂集成電路可發出"叮咚"及鳥鳴兩種聲響，音響純正悅耳，是用來制作電子門鈴的專用集成電路。

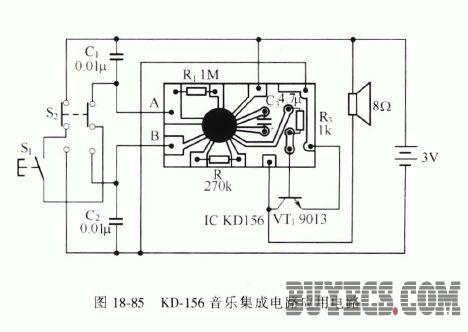

用KD-156集成電路制作的電子門鈴電路，如下圖所示。圖中的A 、B 端為兩個觸發信號輸入端， A為正脈沖觸發端， B為負脈沖觸發端。S1為按鈕開關，S2為選擇開關。當S2 置于圖示位置時，按動S1時A端和電源正極接通，IC被觸發后輸出鳥鳴信號，經VT1放大后推動揚聲器發出鳥鳴聲。若將S2 撥向另一選擇位置，在按動S1時，B端則和電源的負極接通，即獲得負脈沖觸發信號，在觸發信號的作用下，揚聲器可發出兩聲"叮咚"聲響。

3. HY 系列音樂集成電路
HY 系列音樂集成電路受觸發后立即會輸出音樂信號，奏鳴時間為20s。該系列產品外圍元件少，耗電省，且應用靈活，適用于門鈴、玩具、各種呼叫及報警裝置。該系列產品型號較多，下面僅介紹其中的一部分型號。

(I) HY-1音樂集成電路

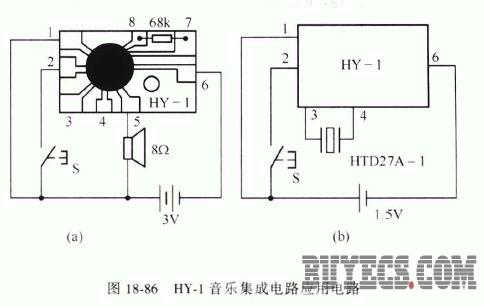

HY-1音樂集成電路內存一首樂曲。當觸發端受脈沖觸發后立即輸出音樂信號，樂曲程序結束時工作自行停止。當觸發端與觸發電平相連時，電路反復嗚奏，直到脫離觸發電平且正常演奏的樂曲程序結束后才自行停止。電路內設有前置放大器和功放，使用靈活，可直接驅動揚聲器，也可以從前置放大器引出端驅動電蜂嗚器。圖18-86 所示電路是HY-1的應用電路。

(2) HY-2 音樂集成電路
HY-2 音樂集成電路內存三首樂曲，每對電路觸發一次，輸出的音樂信號也改變一次。

當觸發端與觸發電平相連時，電路將反復鳴奏內存的三首樂曲，直到去除觸發電平為止。

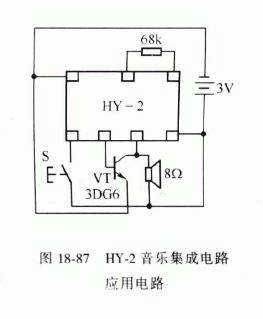

HY-2音樂集成電路的典型應用電路如下圖所示。

(3) HY-3 音樂集成電路
HY-3音樂集成電路是一種多首音樂信號發生器，其ROM 陣列規模較大，可存儲8-12首樂曲，并可顯示出不同樂器的音色。它的輸出功率較大，可直接驅動揚聲器發出樂曲聲。

其觸發工作的方式與HY-2相同。由于該電路可輸出12 首不同的樂曲信號，故特別適用于電子鐘報時，使電子鐘每小時奏響一首不同的樂曲。

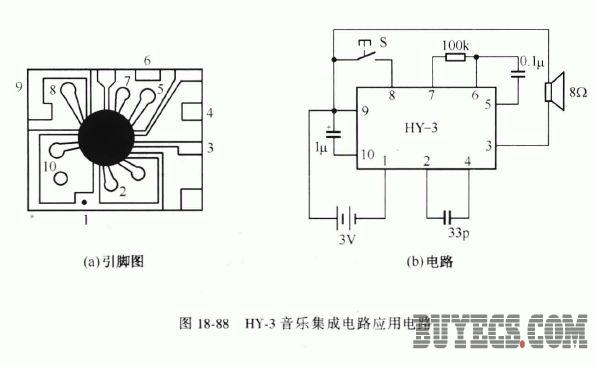

HY-3 音樂集成電路的典型應用電路如圖所示。

4.CIC2850/CIC3830系列音樂集成電路

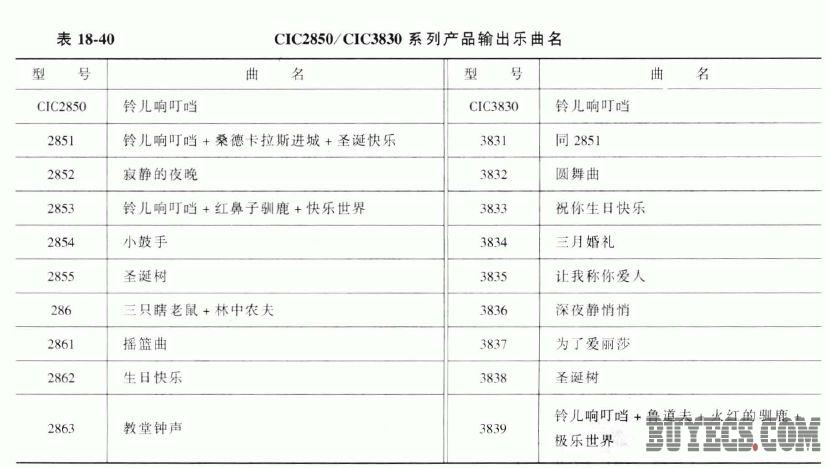

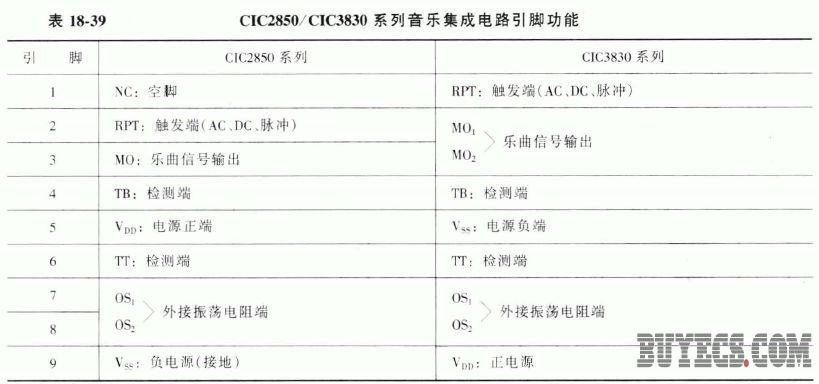

CIC2850/CIC3830系列音樂集成電路是單樂曲發生器，它們的外引線排列及封裝形式為9 腳單排直插式塑封，其引腳功能見下表，該系列產品輸出樂曲名見表18-40。

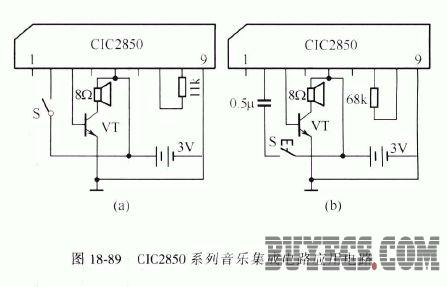

CIC2850 和CIC3830兩個系列由于輸出電流為0.2-2.2mA，不能直接驅動揚聲器工作，但可直接驅動壓電蜂嗚器工作。這兩個系列的產品可適用于時鐘、門鈴、玩具等。圖18-89所示是CIC2850 系列音樂集成電路的典型應用電路。圖(a) 所示的電路只要開關S 一閉合，就可反復地回放樂曲，釋放開關S 后，樂曲在最后一個音符上停止。圖(b) 所示的電路每按動一次按鈕開關S ，電路可以回放一次樂曲然后在最后一個音符上停止。

5.C1C481 系列音樂集成電路

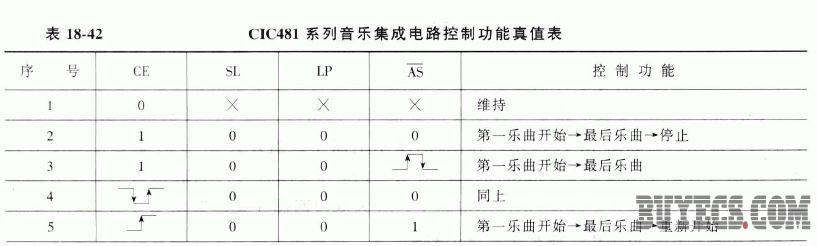

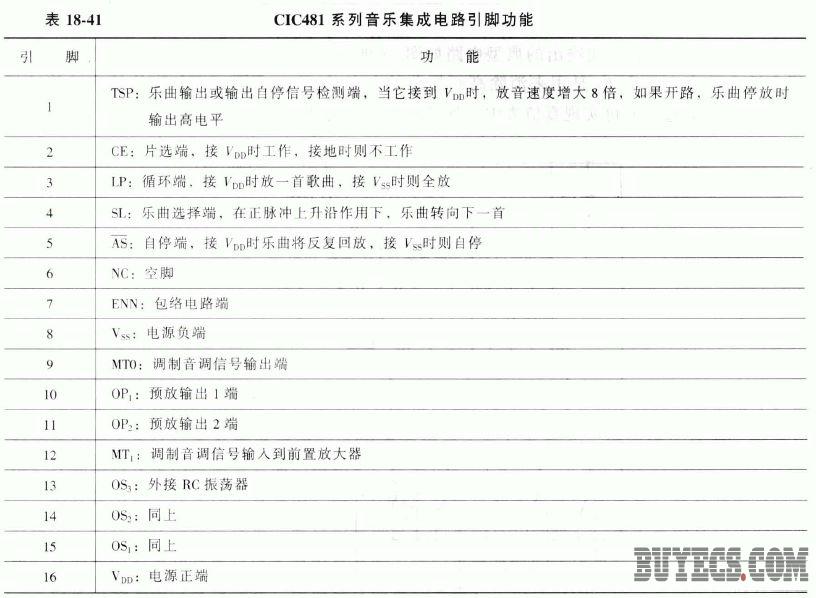

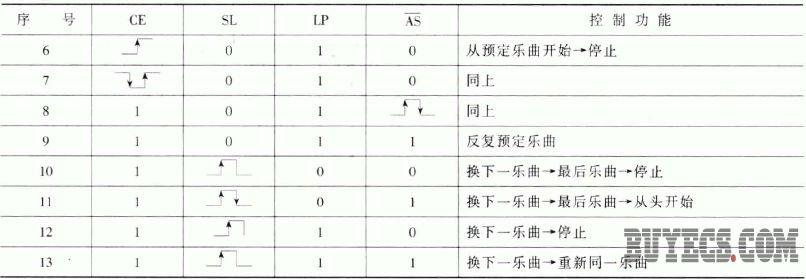

C1C481 系列音樂集成電路是一種包含多首具有鋼琴、風琴、曼陀林三種效果歌曲的集成電路。其中C1C481 內含8首樂曲， C1C482 內含12首樂曲，C1C483 內含10 首樂曲。樂曲可以單循環或連續地回放。C1C481 系列產品采用16 腳雙列式塑封，它的各引腳功能見表18-41 ，控制功能真值表見表18-42 。

?

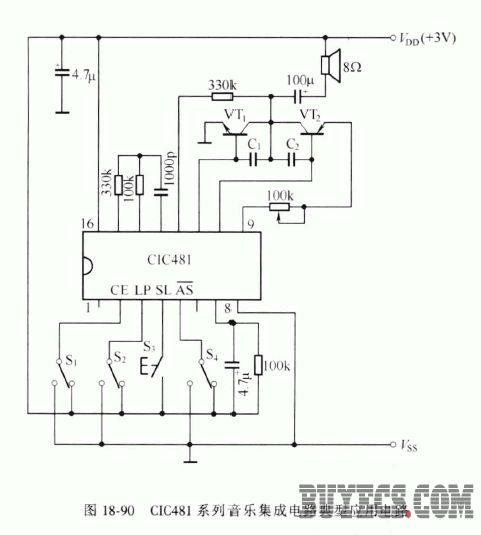

按表18-42 控制樂曲輸出的典型電路如圖18-90 所示。該電路采用惟挽三極管輸出，以增大輸出功率， C1 和C2是用來消除高頻振蕩的。在CE 、LP 、SL ，AS 各腳均接有功能選擇用的開關，通過它們可實現真值表中所列的各種控制功能。

6. CW9561 模擬聲集成電路
CW9561模擬聲集成電路是一種能發出警報聲、汽笛聲、警車聲及機槍聲的集成電路，它的典型應用電路如圖18-91 所示。在圖(a) 所示電路中，當開關隊分別置于A 、B 、C 位置，電路可分別發出報警聲、汽笛聲和警車聲;當S1開關閉合時，不論S2開關置于什么位置，它都會發出機槍聲。在圖(b)所示電路中，S2為雙刀四擲開關，當S2 置于各擋時，它會分別發出警笛聲、機槍聲、救護車聲及消防車聲。
