這里首先提供幾篇應用手記上的計算方法，然后對其進行改進對比，然后在仿真中對比實際結果。
首先我們將關心的因素縮小，把主要考慮的元素分為Mos管的等效輸出電容Coss，變壓器勵磁電感Lm，變壓器的初級漏感Lkp作為考慮對象。

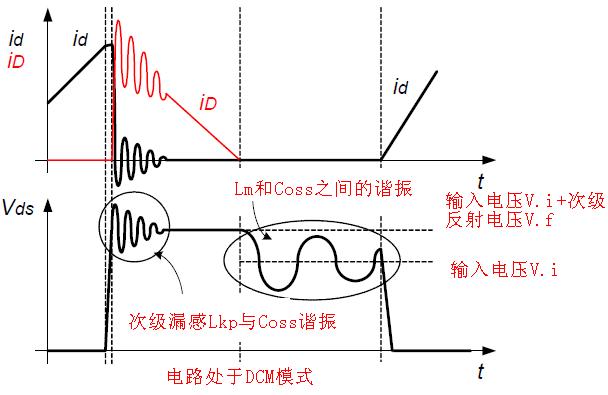

如圖所示，如果不加RCD鉗位，電路在DCM模式下，電路可能發生兩次振蕩，第一次主要是初級漏感Lkp和Coss的電容引起的，第二次主要是在電路能量耗盡后，勵磁電感和Coss電容振蕩引起的這里需要補充一下，在仿真的時候，已經觀察到了這個明顯的現象了。
下面開始我們的計算：
計算過程，把Flyback的計算過程帶入其中：
找了好些文檔都是這么計算的，不過我發現幾個問題
1.消耗的能量不僅僅是漏感的，也包括勵磁電感的能量

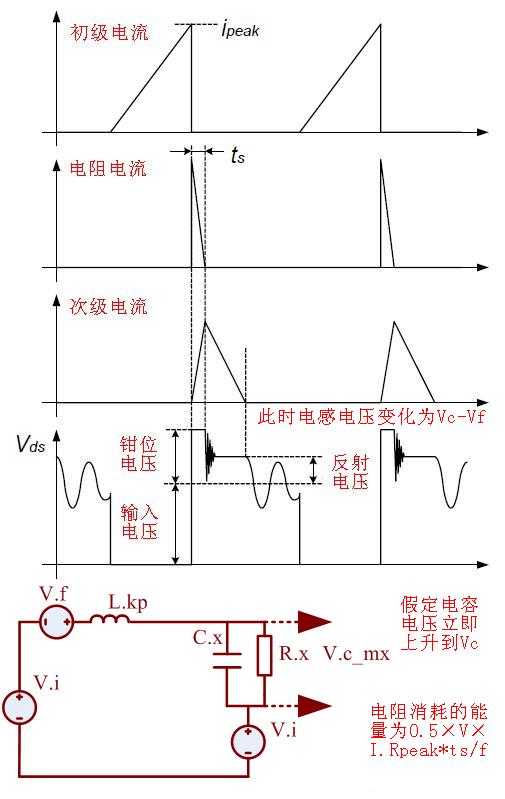

2.在鉗位過程中，電壓是變化的，并不存在徹底鉗位在V.c_mx的情況發生
因此我們需要修改模型
反激DCM模式RCD參數計算
