設計模塊的低有效接口電路
我們總能遇到這樣的情況：

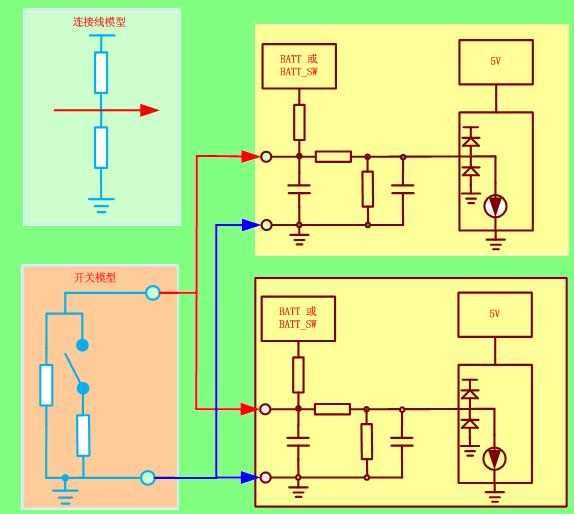

1.一個開關有幾個模塊去檢測(低有效)

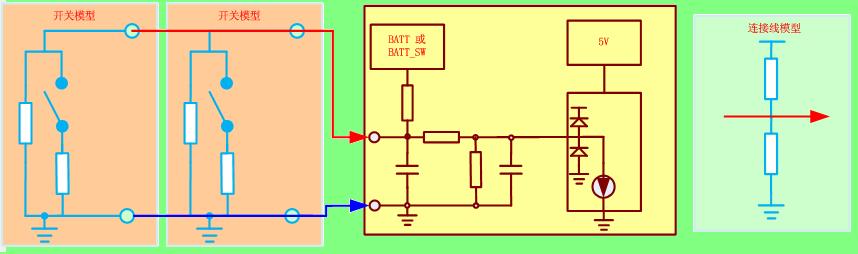

2.一個模塊對應幾個開關(低有效)

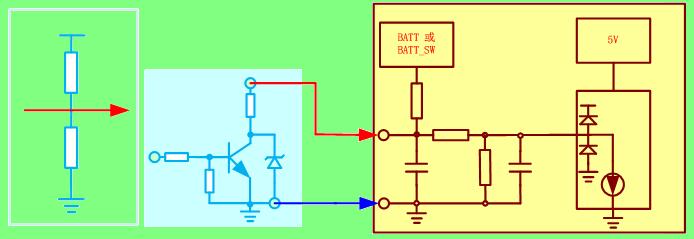

3.模塊之間輸出信號(低有效)

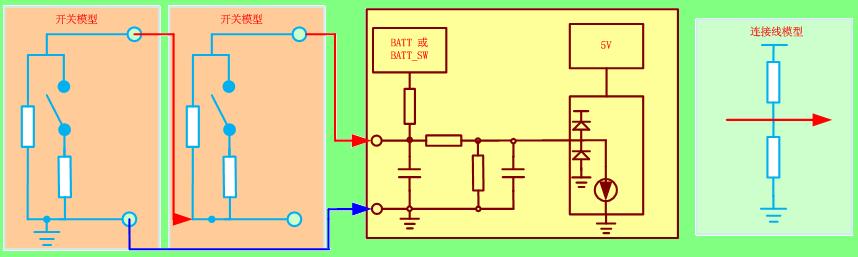

4.存在串聯(lián)開關的情況(低有效)
1.開關模型
開關斷開電阻
?? 開關斷開的時候的等效電阻。
開關閉合電阻
?? 開關閉合時候的等效電阻，隨時間增加可能變大。
開關濕電流
?? 開關保持正常工作的時候最小的電流，防止氧化和被污染。
2.線纜模型
對電源絕緣電阻
? 導線對電源的泄漏電阻。
對地絕緣電阻
? 導線對地的泄漏電阻。
對于我們來說，需要計算的是以下的結果：
我們可以選擇的是
上拉電阻 Rpull
限流電阻 Rvd1
分壓電阻 Rvd2
因此我們設計以上不同的設計的時候，就可以調(diào)整上拉電阻，限流電阻，分壓電阻來實現(xiàn)。
對于以上四種不同的應用，每組上拉電阻，限流電阻，分壓電阻的參數(shù)可能不盡相同，而且跟隨單片機的不同，選擇也不同。
