旁路（bypass）電容：是把輸入信號中的高頻成分作為濾除對象；

　　去耦（decoupling）電容：也稱退耦電容，是把輸出信號的干擾作為濾除對象。

　　去耦電容和旁路電容都是起到抗干擾的作用，電容所處的位置不同，稱呼就不一樣了。

　　高頻旁路電容一般比較小，根據諧振頻率一般是0.1u，0.01u等，而去耦合電容一般比較大，是10u或者更大。

　　為什么IC需要自己的去耦電容？

　　為了保證高頻輸入和輸出。

　　每個集成電路（IC）都必須使用電容將各電源引腳連接到器件上的地，原因有二：防止噪聲影響其本身的性能，以及防止它傳輸噪聲而影響其它電路的性能。

　　電力線就像天線一樣，可能會拾取其它地方的高頻（HF）噪聲，然后通過電場、磁場、電磁場和直接傳導等方式耦合到系統中。電源端的高頻噪聲會影響許多電路的性能，因此，必須將IC電源上存在的任何高頻噪聲短接到地。為實現噪聲短接，我們不能使用導體，因為它會造成直流短路，燒毀保險絲，但可以使用電容（通常為1nF至100nF），它不僅能隔直，而且能實現高頻噪聲的短路連接。

　　1cm導線或PC走線具有大約8nH的電感（5Ω、100MHz時），很難形成短路。用作高頻短路的電容必須具有較低的引線和PC走線電感，因此，各電源電容必須非常靠近它去耦的IC的兩個引腳。選擇內部電感較低的電容也很重要，通常使用陶瓷電容。

　　許多IC中的電路會在電源端產生高頻噪聲，這種噪聲也必須通過跨接在電源上的電容進行短路，以免破壞系統的其它部分。同樣，引線和PC走線的長度至關重要：一方面，長引線會充當電感，使短路不夠理想；另一方面，長導體會充當天線，通過電場、磁場和電磁場等方式將高頻噪聲傳輸到系統的其它部分。

　　因此，每個IC的每個電源引腳都應通過電感非常低的電容連接到IC的地引腳，地引腳可能有多個，必須利用較寬的低電感PC走線將所有地引腳接合在一起，使之成為單個低阻抗等電位星型接地點，這一點非常重要。

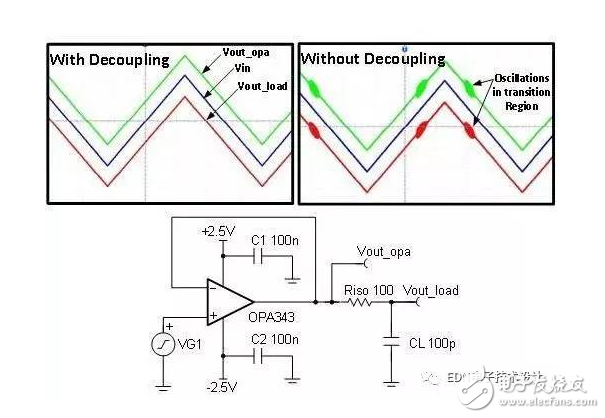

　　采用去耦和不采用去耦的緩沖電路（測量結果）

　　為帶去耦電容器和不帶去耦電容器（C1 和C2）情況下用于驅動 R-C 負載的緩沖電路。我們注意到，在不使用去耦電容器的情況下，電路的輸出信號包含高頻 （3.8MHz） 振蕩。對于沒有去耦電容器的放大器而言，通常會出現穩定性低、瞬態響應差、啟動出現故障以及其它多種異常問題。

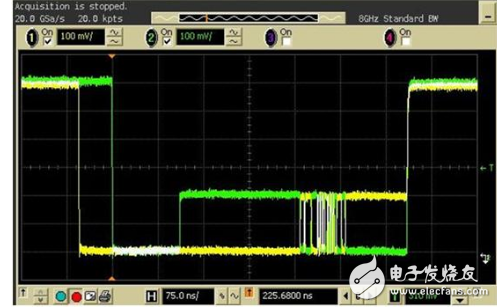

　　帶去耦合和不帶去耦合情況下的電流

　　電源線跡的電感將限制暫態電流。 去耦電容與器件非常接近，因此電流路徑的電感很小。在暫態過程中，該電容器可在非常短的時間內向器件提供超大量的電流。 未采用去耦電容的器件無法提供暫態電流，因此放大器的內部節點會下垂（通常稱為干擾）。無去耦電容的器件其內部電源干擾會導致器件工作不連續，原因是內部節點未獲得正確的偏置。
