udn29871a是一款8通道的源極驅動器，也叫繼電器驅動芯片，udn2981a的作用是驅動繼電器工作。主要原因是繼電器都是需要大電流才能驅動的，在吸合時需要的電流非常的大，而吸合后，所需的驅動電流只要普通三極管驅動即可維持。所以繼電器須要一款像udn2981a這樣的繼電器驅動器。

udn2981a主要參數

　　絕對最大額定值：（在25°C下自由空氣溫度）

　　輸出電壓范圍5V至50V

　　輸入電壓15V

　　輸出電流500mA

　　工作溫度范圍-20°C至85°C

　　儲存溫度范圍-55°C至150°C

udn2981a應用

　　推薦受益于高邊開關應用

　　獨立的邏輯和負載的理由，這些設備包括負載供電電壓為80V，輸出電流，以500毫安。這8聲道音源驅動器是有用的為低級別的邏輯和高電流之間的接囗負載。典型的負載包括繼電器，螺線管，燈，步進和或伺服電機，打印錘，和LED。

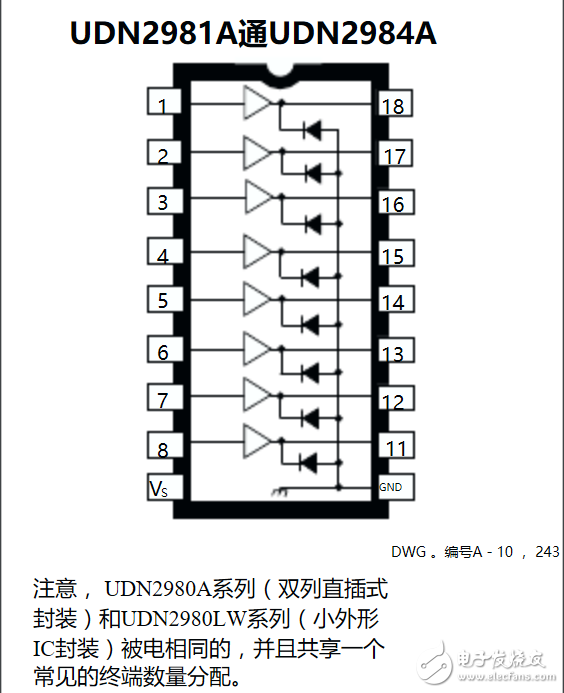

　　所有設備都可以與5V邏輯系統中使用-TTL，TI肖特基DTL和5 V CMOS。該UDN2981A和A2982SIW電互換，將承受最大輸出關閉的50伏電壓，并操作以至少5伏在UDN2983AUDN2984A，UDN2984LW和A2984SLW司機是電接囗多變，將承受80伏的輸出電壓，并且操作以最小的35V此系列的所有器件集成了輸入電流限制電阻和輸出瞬態抑制二極管，并通過激活的活躍的高投入。

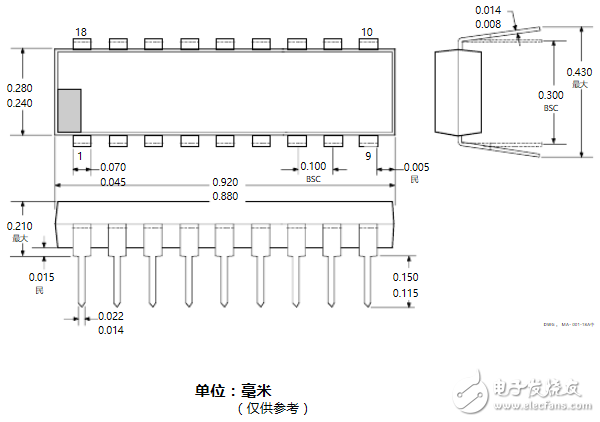

　　后綴“A”（所有設備）表示18引腳塑料雙列直插包裝與最佳功耗的銅引線框架。在正常操作條件下，這些設備將繼續維持120毫安對于每個8輸出在+50°C的供給環境溫度下達到15V。

　　后綴“LW”（UDN2982LW和UDN2984LW只）表示18-引腳表面貼裝寬體soIC封裝在A2982SLW和A2984SLW在一個20引腳寬體SOIC封裝，m提供已探明的熱特性。

　　該UDN1981a驅動程序也可工作在擴展的溫度范圍至40°C。如需訂購，更改前綴UDN以“UDQ”或后綴“緩慢”到“ELW”。

udn2981a特點

　　1、TIL，DTL，PMOS或CMOS兼容輸入

　　2、500毫安輸出源電流能力

　　3、瞬態保護的輸出

　　4、輸出擊穿電壓為80V

　　5、DIP或SOC封裝
