如何選擇中間繼電器，這是一個普遍的問題，可能很多人都不知道怎么選擇一個合適的繼電器。本文將介紹一些只是幫助您進行選型，一起來看看吧。

　　中間繼電器顧名思義就是放在中間環節使用的，用在低電壓啟動高電壓的過渡環節，一般我們使用的中間繼電器電壓都是DC24V（直流24V是人體安全電壓，當然也不絕對），比如用plc控制大功率的電機，PLC觸點承載的電流比較小，所以用PLC的觸點驅動中間繼電器的線圈；用中間繼電器的觸點控制接觸器的線圈，接觸器的觸點控制電機的電源。

　　中間繼電器的電壓一般選用DC24V，觸點的電流一般是交流5A左右。比如歐姆龍品牌的選用MY2N-J就可以了，如果使用的觸點多可以選用MY4N-J（有4組常開常閉觸點），記得購買底座哦，分開銷售的。

　　中間繼電器的作用是將一個輸入信號變成一個或多個輸出信號的繼電器。它的輸人信號為線圈的通電或斷電，當通電后電磁線圈產生的磁力便開始吸合觸頭。它的輸出是觸頭的動作，將信號同時傳給幾個控制原件或回路。

　　常用的中間繼電器有JZ7系列和JZ8系列兩種，JZ7系列繼電器的結構下右圖所示，它與接觸器相似。由線圈、靜鐵芯、動鐵芯、觸頭系統及反作用彈簧組成。它的觸頭較多，一般有8對，可組成4對常開、4對常閉或六對常開、2對常閉或8對常開三種形式。

　　中間繼電器顧名思義就是放在中間環節使用的，用在低電壓啟動高電壓的過渡環節，一般我們使用的中間繼電器電壓都是DC24V（直流24V是人體安全電壓，當然也不絕對），比如用plc控制大功率的電機，PLC觸點承載的電流比較小，所以用PLC的觸點驅動中間繼電器的線圈；用中間繼電器的觸點控制接觸器的線圈，接觸器的觸點控制電機的電源。

　　中間繼電器的電壓一般選用DC24V，觸點的電流一般是交流5A左右。比如歐姆龍品牌的選用MY2N-J就可以了，如果使用的觸點多可以選用MY4N-J（有4組常開常閉觸點），記得購買底座哦，分開銷售的。

　　中間繼電器的作用是將一個輸入信號變成一個或多個輸出信號的繼電器。它的輸人信號為線圈的通電或斷電，當通電后電磁線圈產生的磁力便開始吸合觸頭。它的輸出是觸頭的動作，將信號同時傳給幾個控制原件或回路。

　　常用的中間繼電器有JZ7系列和JZ8系列兩種，JZ7系列繼電器的結構下右圖所示，它與接觸器相似。由線圈、靜鐵芯、動鐵芯、觸頭系統及反作用彈簧組成。它的觸頭較多，一般有8對，可組成4對常開、4對常閉或六對常開、2對常閉或8對常開三種形式。

　　中間繼電器的選擇主要依據被控制電路的電壓等級，以及所需觸頭的數量、種類及容量等要求來選擇。

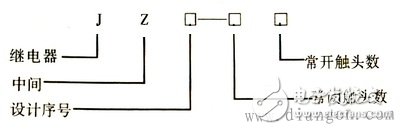

　　中間繼電器型號的含義：

　　那么如何選擇類似中間繼電器這種一般繼電器呢？

　　第一控制電壓，必須清楚實際使用的控制電壓，也有的稱為線圈電壓。一般繼電器的給出的都是額定控制電壓，但是一般情況是在額定電壓的70-80%左右可以確保繼電器動作。而繼電器復位也不是說沒有電壓才復位。其實一般情況是低于15%就可以確保復位。所以如果控制回路有漏電壓。需要考慮這個影響。而它們之間的動作狀態是不夠明確的。

　　第二觸點結構，中間繼電器常見觸點結構是單刀雙擲結構。即1常開1常閉組成一組。通常會把這樣的結構稱為極。比如2極，4極，就表示2組常開常閉，4組常開常閉。在選型中必須要明確需要用到的常開常閉點個數。

　　第三 電壓和電流，也稱為觸點容量或者負載容量，其實包括了電壓和電流。但是其實在選擇的時候是必須要分開確定的。要給出明確的負載電壓，和負載電流才能更好的確認可以選擇的繼電器。另外一個需要特別注意的是負載類型。這里只需要記住在感性負載下。其接點電壓和電流比阻性負載下要更小。這個區別是會在中間繼電器資料里面寫明的。

　　第四 安裝方式，為什么還要安裝方式的不同呢？這是因為中間繼電器一般是不直接配底座的。而選型的時候選好繼電器就需要確認底座型號。工控環境下使用的其實是導軌安裝方式。這種底座也用的最多的。還要比如pcb板焊接底座。背面連接底座。其實這個選擇其實不是選繼電器而是選擇底座。
