繼電器的定義：繼電器是一種當輸入量（電、磁、聲、光、熱）達到一定值時，輸出量將發生跳躍式變化的自動控制器件。干簧繼電器主要由干式舌簧片與勵磁線圈組成，在干簧傳感器中，關鍵的元件是簧片開關，干簧管繼電器有兩種類型：一種是本身具有通電線圈的，另外一種是外帶永磁鐵的干簧管繼電器。干簧管繼電器優點就是壽命長功耗小。還有一點更重要，就是工作頻率比電磁繼電器高很多。

　　它們的檢測方法如下：

　　1.有線圈的干簧管繼電器觸點的檢測

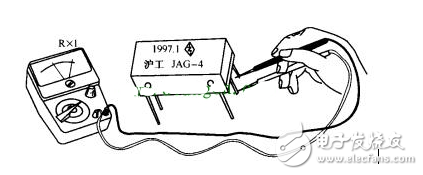

　　干簧管繼電器的常開觸點H型和轉換觸點Z輛重型，下圖為Z型的檢測示意圖。

　　選用萬用表的RX1檔，將表筆分別接在常閉接觸點的兩個引出腳上，阻值為OΩ。然后用表筆接觸常開觸點的引腳，它的阻值應該是無窮大（∞ ），再給繼電器的線圈加上改元件的額定電壓，通電線圈產生的磁場使常開的舌簧片磁化，將常閉觸點轉為開路，將常開觸點轉為閉合。此時原常閉觸點電阻值應變?yōu)闊o窮大，常開觸點的電阻值則變?yōu)镺Ω，與通電前的阻值情況相反，說明該Z型繼電器良好，若萬用表有一定阻值或無指示，則說明該繼電器有故障。

　　2.永久磁鐵干簧管繼電器觸點的檢測

　　將萬用表置于RX1檔，使永久磁鐵原理干簧管，再用萬用表的兩支表筆分別接觸干簧管（H）的兩個引腳，此時表的指示值應為無窮大，然后將永磁鐵平行移近干簧管，在移至相聚6-10mm時，萬用表的指示值變?yōu)?歐姆，說明該H型永磁干簧管的觸點良好。用上述方法同樣可檢測Z型繼電器。測試的時候，若萬用表的只是有一定陰值或者無指示，則表明繼電器的簧片有故障，可能是接觸不好或者是磁化不良等原因。

　　3.干簧管繼電器線圈直流電阻檢測

　　干簧管繼電器的型號不同，線圈的直流電阻也是不同的，通過檢測線圈的直流電阻，可以判斷繼電器是否正常。下面是市面上某種干簧管繼電器（JAC-4）檢測的方法和圖片：

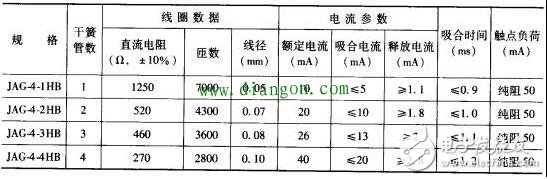

　　接線圈工作電壓不同，JAC-4干簧管繼電器分為A（6V）M，B（12V），C（24V）三大類：觸點形式不同，分類H型（動合式，即常開式）和Z型（轉換式）。下圖為JAC-4干簧管繼電器的參數圖：

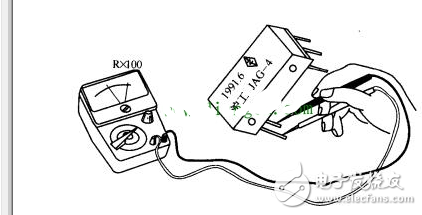

　　由上圖參數可知，雖同為JAC-4型的繼電器，但因其內置的干簧管數目不同，線圈的直流電阻值，額定電流以及吸合電流都是不一樣的。用萬用表測量線圈的直流電阻時，將萬用表調至R*100檔，量表筆分別接到線圈的兩個引腳上面（如下圖），JAC-4-1HB型繼電器線圈的直流電阻因為125Ω，JAC-4-4HB繼電器的線圈電阻應為270Ω，因線圈的電阻有±10％的誤差，加上萬用表的測量誤差，如測得的陰值與標稱值基本接近，則測得的阻值為無窮大，則表明線圈開路；若測得的阻值與標稱值相差很大，這說明線圈內部有問題，一般都是接觸不良，和局部短路的原因。

　　干簧管繼電器線圈直流電阻的檢測：

　　4.干簧管繼電器吸合電流和釋放電流的檢測

　　這兩個參數一般在產品說明書中都有說明和標示的，將測得的值與說明書中給定的值對照，若基本相近，則說明繼電器是好的，具體的測試方法可以參考電磁繼電器的測量方法。
