一、熱過載繼電器簡介
熱繼電器的動作時間與過載電流的大小按反時限關系變化〔而作為電動機過載保護的熱繼電器，必須保證電動機的正常起動和運行不受影響，并能最大限度的發揮電動機的承載能力，因此熱繼電器的動作特性曲線應位于電動機的允許發熱特性曲線的下方，且又接近于它）。
熱過載繼電器結構特征：
有電流調節凸輪用以調節整定電流。
有溫度補償裝置以保證動作特性在-20C～60C的周圍介質溫度范圍內基本不變。
有復位調節旋鈕用以調節復位方式，有手動和自動二種復位狀態。
有拉伸彈簧翻轉跳躍機構以保證觸頭動作迅速可靠。
有差動式斷相/三相不平衡保護裝置。
有檢測滑塊/開關位置指示器模擬熱繼電器的脫扣并顯示動作狀態。通過這種模擬方式檢查并確保輔助電路接線正確。當滑塊上的標線位于“0”標志處顯示脫扣，位于“l(fā)”標志處顯示工作。
有斷開按鈕，按下斷開按鈕時，常閉觸頭打開串聯接觸器開路，斷開負載，釋放斷開按鈕后，負載通過接觸器重新工作。

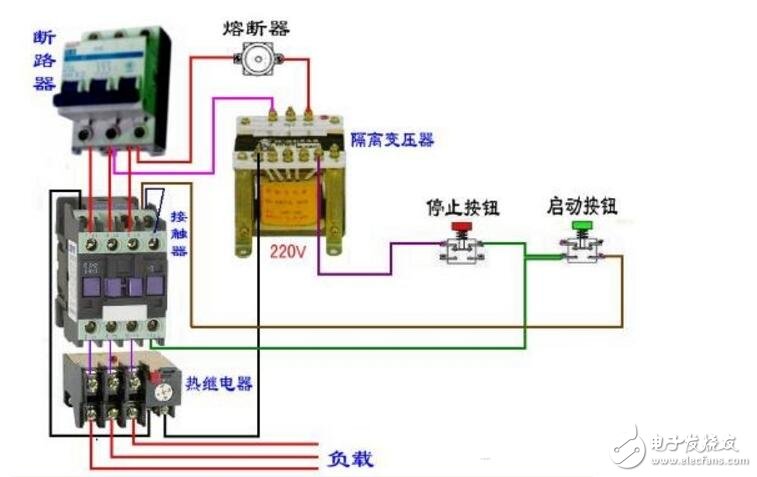

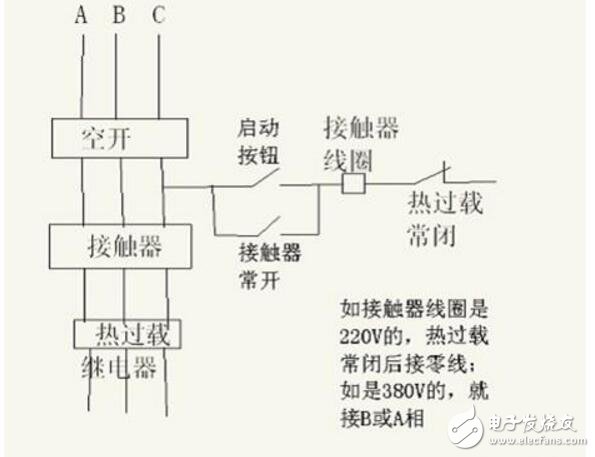

熱過載繼電器實物接線圖：
熱過載繼電器作用：
1.正常情況下接通和斷開高壓電路中的空載及負荷電流。
2.在系統發生故障時能與保護裝置和自動裝置相配合，迅速切斷故障電流，防止事故擴大，從而保證系統安全運行.
