?????? 1 連接器的基本概念

　　連接器的基本性能可分為三大部分，即機械系能、電氣性能和環境適應能力。機械性能有兩方面的要求：

　　一是關于連接器的兩個接觸件之間的插拔力，我們希望它插入的力量比較小，分離的力量要適當；二是關于連接器的機械壽命，也就是連接器使用的耐久性。

???? 電氣性能包含四個部分，一是連接器的接觸電阻，接觸電阻要小，能夠到幾十毫歐為好；二是絕緣電阻，我們希望它很大，能夠到幾百兆歐甚至幾千兆歐；三是抗電強度，指的是連接器之間、接觸件之間，或者是接觸件與外殼之間能承受的額定的試驗電壓的能力；四是一般的電磁性能，包括對電磁干擾引起的衰減，以及對電磁干擾屏蔽的能力等。

???? 環境能力包括四方面：一是耐溫，根據連接器所使用的環境不同，實際上耐溫的要求范圍是不同的；二是耐潮濕，需要達到90％ 甚至更高；三是耐鹽霧，鹽霧可以使連接器產生退化，或者表面被腐蝕；四是連接器要耐沖擊、耐振動，因為在一些特殊的環境中，比如航空航天、鐵路運輸、公路運輸等，對電器的沖擊和振動是很強的。

　　連接器的發展具有以下特點：

　　1、朝著小型化、高密度、高速度傳輸的方向發展；

　　2、朝著高性能、高頻化技術方向發展；

　　3、高電壓、大電流的連接器需求市場也很大；

　　4、連接器還朝著抗干擾技術、模塊化技術和無鉛化技術方向發展。

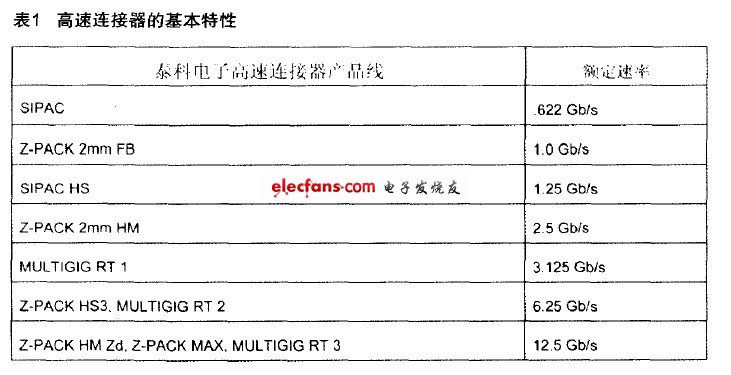

　　表1中列出的是典型的高速連接器的型號。在傳統并行同步數字信號的速率將要達到極限的情況下，高速串行方式是一個很好的解決思路。這使得低壓差分信號（LVDS）成為主要的下一代高速信號的電平標準。而高速連接器的選擇也成為高速率信號互聯要解決的主要問題。

　　高速連接器在發展中所采用的幾個關鍵技術包括：

　　1、為了減少串擾所采用的差分信號、無噪聲信號和接地層技術；

　　2、為了調整連接器的引線，可以改變由于連接器輸入和輸出物理距離不等而導致的延時差異；

　　3、為了獲得最大的傳輸效率，連接器的特l生阻抗值應與傳輸電路的特性阻抗相匹配。

?

????? 2 連接器在有限系統中的應用

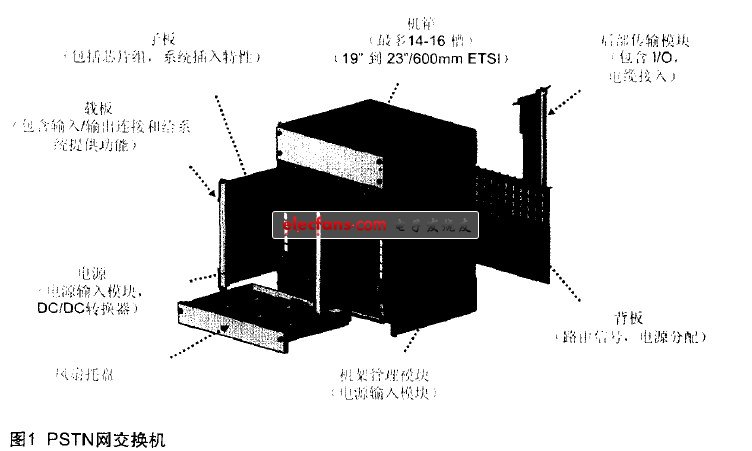

　　圖1所示為一個PSTN網的交換機，該交換機由7個部分組成。除了機箱尺寸的區別，機箱底部是一個機架的管理模塊，它包括管理模塊、傳輸背板和傳輸模塊。最前面有子板、載板、電源板，以及風冷系統、電扇托板。在交換機中，它的主要載板就是電話信息的傳輸以及輸入／輸出的連接，輸入，輸出系統所組成的只有很少的電腦板以及信令控制板。

　　任何網絡都需要連通性，以便把單個設備組合成一個網絡系統?，F今網絡中，互聯器件（“連接器”）扮演重要角色：首先，它能把單個設備進行電連接，形成更大的網絡系統；另一方面，如今都采用標準化的互聯，使不同公司制造的設備能相互連接在一起工作，從而在某個街區構建成一個網絡，以滿足商業或社區的需求。

　　因此，在有線通信系統中，連接器的作用主要有三個方面：首先，能在單個設備內的電路板和單個電元件問實現電連接；第二，如果采用標準化的互聯，就能使不同公司制造的設備相互連接在一起工作，從而在某個街區構建成一個網絡，以滿足商業或社區的需求；第三，通過設計達到可靠的功能，以承受已知的工作環境和設備眼務期內的工作強度。

　　針對有線通信系統對連接器的要求，在設計時要考慮如下幾個方面：

　　· 鍍金接觸界面，用于保證更高的耐磨性和良好的電特性；

　　· 冗余的接觸界面，保汪高可靠性；

　　· 可選擇氣密出 接或PCB焊接；

　　· 殼體外部特征要便于插入時導正和導向；

　　· 用不同的插針高度保證信號和接地的先后連接順序；

　　· 大功率電源要用特殊的端子，和信號的接觸端子要有所區別；

　　· 要保證EMI特性和機箱接地。

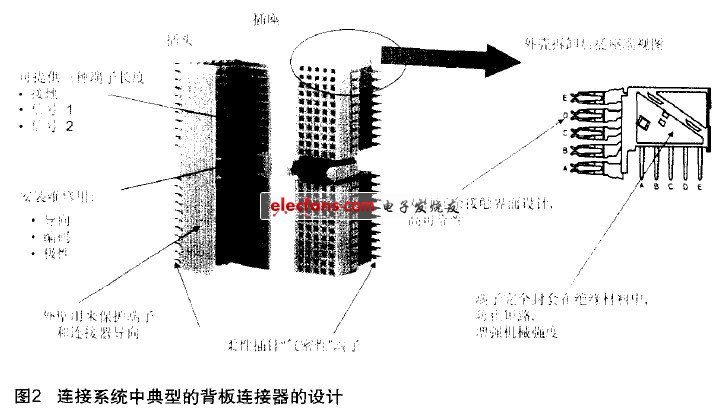

　　圖2是典型的連接系統中背板連接器的設計。它可以提供三種端子長度，即接地端子、信號1端子、信號2端子三個端子的長度是不同的。這是為了保證插座和插針在互相連接的時候，如果接反了，就無法插入。第二個是中問部分，它是用于安裝維修用的，整個插針板在插入的過程中，可以用來導向，甚至可以保證編碼和極性的正確。外壁用來保護端子和連接器的導向，這個端子就是插針部分，采用柔性插針。從右半部分圖中可以看到，外殼被拆除后，更清楚地顯示出了接觸面。它采用了雙柱冗余的接觸面設計，這樣可以大大提高接觸的可靠性。

????????
