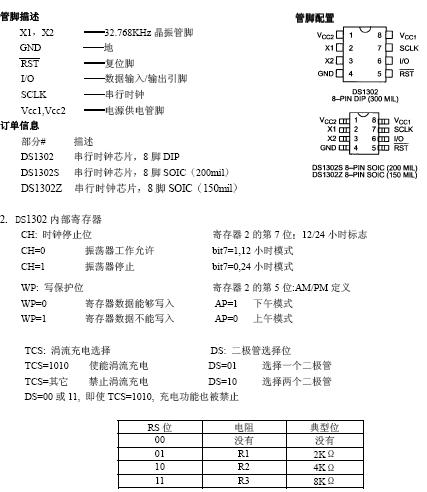

ds1302引腳圖

DS1302 是DALLAS 公司推出的涓流充電時鐘芯片內含有一個實時時鐘/日歷和31 字節靜態RAM 通過簡
單的串行接口與單片機進行通信實時時鐘/日歷電路提供秒分時日日期月年的信息每月的天
數和閏年的天數可自動調整時鐘操作可通過AM/PM 指示決定采用24 或12 小時格式DS1302 與單片機之
間能簡單地采用同步串行的方式進行通信僅需用到三個口線1 RES 復位2 I/O 數據線3 SCLK
串行時鐘時鐘/RAM 的讀/寫數據以一個字節或多達31 個字節的字符組方式通信DS1302 工作時功耗很
低保持數據和時鐘信息時功率小于1mW
DS1302 是由DS1202 改進而來增加了以下的特性雙電源管腳用于主電源和備份電源供應Vcc1 為可
編程涓流充電電源附加七個字節存儲器它廣泛應用于電話傳真便攜式儀器以及電池供電的儀器儀表等
產品領域下面將主要的性能指標作一綜合
􀁺 實時時鐘具有能計算2100 年之前的秒分時日日期星期月年的能力還有閏年調整的能力
􀁺 31 8 位暫存數據存儲RAM
􀁺 串行I/O 口方式使得管腳數量最少
􀁺 寬范圍工作電壓2.0 5.5V
􀁺 工作電流2.0V 時,小于300nA
􀁺 讀/寫時鐘或RAM 數據時有兩種傳送方式單字節傳送和多字節傳送字符組方式
􀁺 8 腳DIP 封裝或可選的8 腳SOIC 封裝根據表面裝配
􀁺 簡單3 線接口
􀁺 與TTL 兼容Vcc=5V
􀁺 可選工業級溫度范圍-40 +85
􀁺 與DS1202 兼容
􀁺 在DS1202 基礎上增加的特性
對Vcc1 有可選的涓流充電能力
雙電源管用于主電源和備份電源供應
備份電源管腳可由電池或大容量電容輸入
附加的7 字節暫存存儲器
