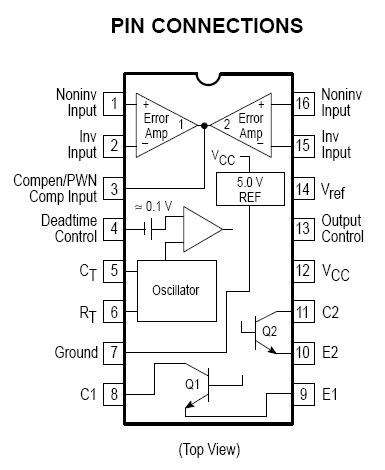

TL494封裝圖：
tl494引腳定義圖
TL494的引腳功能如下：1、16腳和2、15腳分別是誤差放大器1和誤差放大器2的同相輸入端和反向輸入端；3腳是反饋輸入端；4腳是死區時間控制端；5、6腳分別接RC振蕩器的定時電容和電阻；7腳接地；8、9腳11、10腳分別是兩個內部驅動三極管的集電極和發射極；12腳為電源正端；13腳為輸出狀態控制端，當13腳為高電平時，兩個內部驅動三極管交替導通，當13腳為低電平時，兩個內部驅動三極管同時導通或截止，此時只能控制一個開關管。14腳是集成電路內部輸出的5V基準電壓輸出端。
