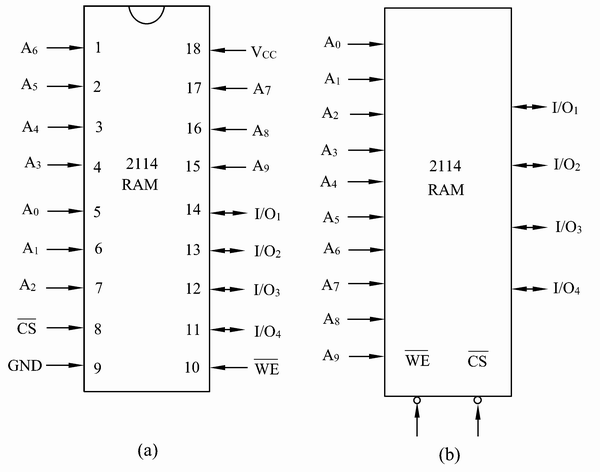

常用的靜態RAM芯片有2114、 2142、 6116、6264等。下面僅舉幾例。 Intel 2114是一個容量為1K×4位的靜態RAM芯片，其內部結構如圖2．3所示，芯片的引腳圖和邏輯符號見圖2．4（a）和（b）。
圖中，A0～A9為10根地址線，可尋址
=1024（1K）個存儲單元。I/O1～I/O4為 4根雙向數據線。
為寫允許控制信號線，=0時為寫入；=1時為讀出。
為芯片片選信號，=0時，該芯片被選中。由于2114的容量為1024×4位，故有4096個基本存儲電路，排成64×64的矩陣。用A3-A8六根地址線作為行譯碼，產生64根行選擇線，用A0～A2與A9 四根地址線作為列譯碼，產生16根列選擇線，而每根列選擇線控制一組4位同時進行讀或寫操作。存儲器內部有4路I／O電路以及4路輸入／輸出三態門電路，并由4根雙向數據線I／O1～I／O4引與外部數據總線相連。當＝0與=0時，經門1輸出線的高電平將輸入數據控制線上的4個三態門打開，使數據寫入；當＝0與＝1時，經門2輸出的高電平將輸出數據控制線上的4個三態門打開，使數據讀出.

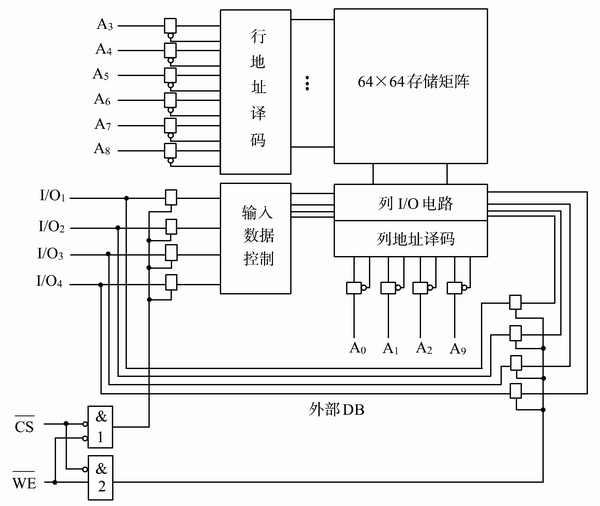

圖2．3 INTEL 2114內部結構圖
