本文將對PLX公司的PCI9052總線目標接口芯片的功能及其在PCI板卡設計中的應用進行介紹。
1 PCI9052的功能特點
PCI9052是PLX公司繼PCI9050之后新推出的、可用于低成本適配器的總線目標接口芯片。PCI9052與PCI9050一樣,可提供用于適配卡的小型高性能PCI總線目標(從屬)接口,以使ISA適配器可以迅速、低成本地轉換到PCI總線上。采用PCI9052可使適配卡上的I/O數據傳送速度從PCI9052可使適配卡上的I/O數據傳送速度從ISA總線的8MHz提高到PCI的33MHz。
?
PCI9052的主要功能與特性如下：
●符合PCI2.1規范,支持低成本從屬適配器;
●帶有五個局域總線地址空間和四個片選;
●具有雙向FIFO,可用于零等待狀態突發操作;
●PCI總線的傳輸速度可高達132兆字節/秒;
●支持多路復用和非多路復用的8位、16位和32位通用局域總線;
●支持局域總線與PCI時鐘的異步運行;
●支持Big/Little Endian編碼字節轉換;
●支持來自兩個局域總線的中斷所生成的PCI中斷;
●具有ISA模式,支持PCI總線到ISA總線的單周期存儲器(8位、16位)讀寫和I/O訪問。

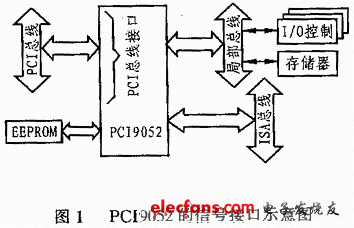

圖1所示是PCI9052的信號接口示意圖。
2 PCI9052的應用操作
2.1 初始化

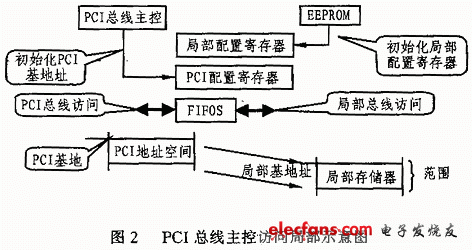

在上電時,PCI總線的RST信號有效,同時,PCI9052輸出局部復位信號LRESET并檢查EEPROM是否存在數值。若存在,則根據EEPROM中的內容設置內中寄存器,否則設為缺省值。PCI配置寄存器只能通過EEPROM或PCI主機CPU來進行設置。
2.2 復位
PCI9052總線接口在RST信號輸入有效時將引起整個PCI9052的復位,并輸出LRESET局部復位信號。PCI總線上的主機可以通過設置控制寄存器中的軟件復位比特來對PCI9052進行復位,并輸出LRESET信號。
?
