MIPI（移動行業處理器接口）是Mobile Industry Processor Interface的縮寫。MIPI（移動行業處理器接口）是MIPI聯盟發起的為移動應用處理器制定的開放標準。

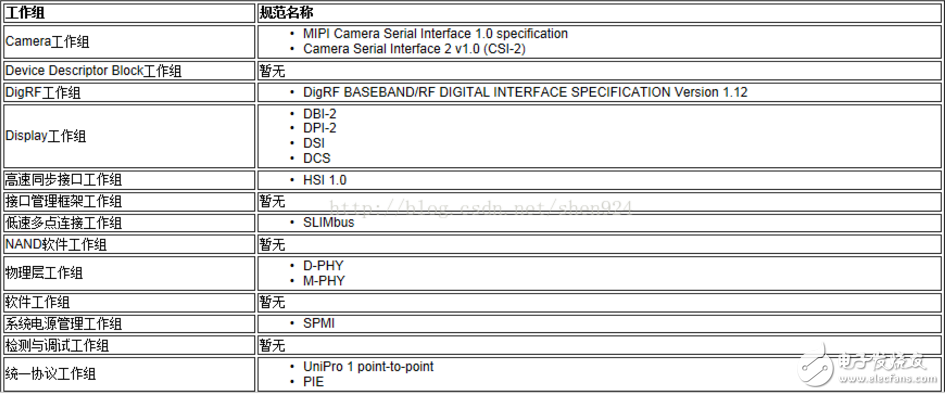

已經完成和正在計劃中的規范如下：
D-PHY介紹
1、 D-PHY 描述了一同步、高速、低功耗、低代價的PHY。
? 一個 PHY配置包括
? 一個時鐘lane
? 一個或多個數據lane

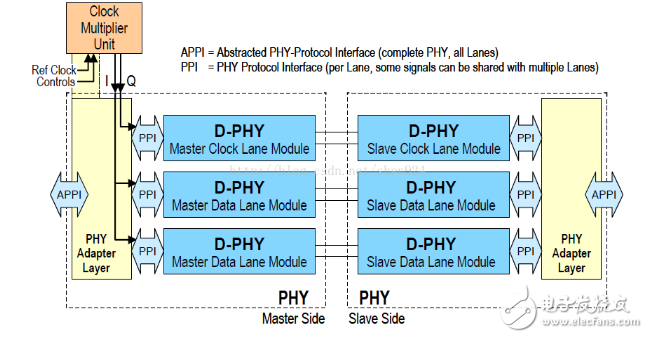

? 兩個Lane的 PHY配置如下圖
三個主要的lane的類型
? 單向時鐘Lane
? 單向數據Lane
? 雙向數據Lane
? D-PHY的傳輸模式
? 低功耗（Low-Power）信號模式（用于控制）：10MHz （max）
? 高速（High-Speed）信號模式（用于高速數據傳輸）：80Mbps ~ 1Gbps/Lane
? D-PHY低層協議規定最小數據單位是一個字節
? 發送數據時必須低位在前，高位在后。
? D-PHY適用于移動應用
? DSI：顯示串行接口
? 一個時鐘lane，一個或多個數據lane
? CSI：攝像串行接口
2、Lane模塊
? PHY由D-PHY（Lane模塊）組成
? D-PHY可能包含：
? 低功耗發送器（LP-TX）
? 低功耗接收器（LP-RX）
? 高速發送器（HS-TX）
? 高速接收器（HS-RX）
? 低功耗競爭檢測器（LP-CD）
? 三個主要lane類型
? 單向時鐘Lane
? Master：HS-TX， LP-TX
? Slave：HS-RX， LP-RX
? 單向數據Lane
? Master：HS-TX， LP-TX
? Slave：HS-RX， LP-RX
? 雙向數據Lane
? Master， Slave：HS-TX， LP-TX， HS-RX， LP-RX， LP-CD
3、Lane狀態和電壓
? Lane狀態
? LP-00， LP-01， LP-10， LP-11 （單端）
? HS-0， HS-1 （差分）
? Lane電壓（典型）
? LP：0-1.2V
? HS：100-300mV （200mV）
4、操作模式
? 數據Lane的三種操作模式
? Escape mode， High-Speed（Burst） mode， Control mode
?從控制模式的停止狀態開始的可能事件有：
? Escape mode request （LP-11→LP-10→LP-00→LP-01→LP-00）
? High-Speed mode request （LP-11→LP-01→LP-00）
? Turnaround request （LP-11→LP-10→LP-00→LP-10→LP-00）
? Escape mode是數據Lane在LP狀態下的一種特殊操作
?在這種模式下，可以進入一些額外的功能：LPDT， ULPS， Trigger
?數據Lane進入Escape mode模式通過LP-11→LP-10→LP-00→LP-01→LP-00
?一旦進入Escape mode模式，發送端必須發送1個8-bit的命令來響應請求的動作
? Escape mode 使用Spaced-One-Hot Encoding
?超低功耗狀態（Ultra-Low Power State）
?這個狀態下，lines處于空狀態 （LP-00）
? 時鐘Lane的超低功耗狀態
?時鐘Lane通過LP-11→LP-10→LP-00進入ULPS狀態
?通過LP-10 → TWAKEUP →LP-11退出這種狀態，最小TWAKEUP時間為1ms
? 高速數據傳輸
?發送高速串行數據的行為稱為高速數據傳輸或觸發（burst）
?全部Lanes門同步開始，結束的時間可能不同。
?時鐘應該處于高速模式
? 各模操作式下的傳輸過程
?進入Escape模式的過程 ：LP-11→LP-10→LP-00→LP-01→LP-00→Entry Code → LPD （10MHz）
?退出Escape模式的過程：LP-10→LP-11
?進入高速模式的過程：LP-11→LP-01→LP-00→SoT（00011101） → HSD （80Mbps ~ 1Gbps）
?退出高速模式的過程：EoT→LP-11
?控制模式 - BTA 傳輸過程：LP-11→LP-10→LP-00→LP-10→LP-00
?控制模式 - BTA 接收過程：LP-00→LP-10→LP-11

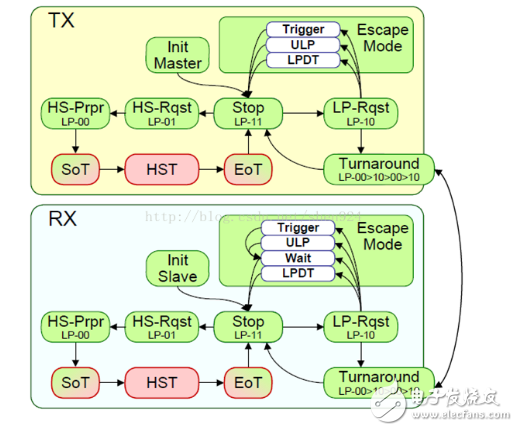

? 狀態轉換關系圖
