雙向可控硅四象限觸發方式介紹
雙向可控硅是在普通可控硅的基礎上發展而成的，它不僅能代替兩只反極性并聯的可控硅，而且僅需一個觸發電路，是目前比較理想的交流開關器件。其英文名稱TRIAC即三端雙向交流開關之意。
盡管從形式上可將雙向可控硅看成兩只普通可控硅的組合，但實際上它是由7只晶體管和多只電阻構成的功率集成器件。小功率雙向可控硅一般采用塑料封裝，有的還帶散熱板。大功率雙向可控硅大多采用RD91型封裝。

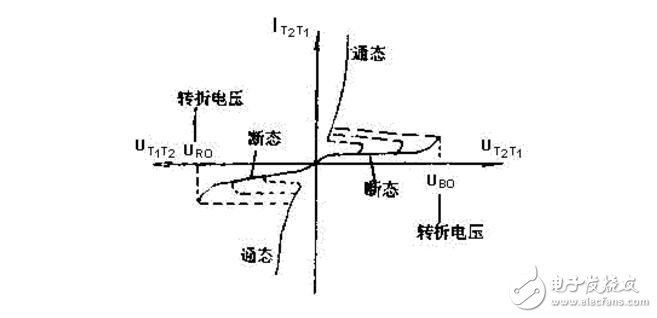

從雙向可控硅的結構看它屬于NPNPN五層器件。三個電極分別是T1、T2、G。因該器件可以雙向?qū)ǎ食T極G以外的兩個電極統稱為主端子，用T1、T2。表示，不再劃分成陽極或陰極。其特點是：當G極和T2極相對于T1的電壓均為正時，T2是陽極，T1是陰極。反之，當G極和T2 極相對于T1的電壓均為負時，T1變成陽極，T2為陰極。雙向可控硅的伏安特性見下圖，由于正、反向特性曲線具有對稱性，所以它可在任何一個方向?qū)ā?/p>
雙向可控硅不管門極加正向電壓還是反向電壓，只要所加的門極電壓和門極驅動電流足夠大，雙向可控硅均會被觸發導通。根據雙向可控硅的主回路電壓及門極電壓的正負，可將雙向可控硅的觸發情況分為四種情況。用坐標系來表示則可分為四個象限。

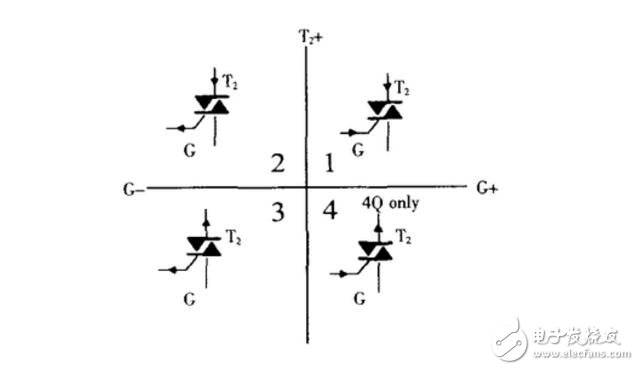

如下圖所示為雙向可控硅四個象限的觸發情況：
初次按觸雙向可控硅時，人們常會想一個問題：雙向可控硅的門極到底要加正電壓還負電壓可控硅才可能導通？如前所述，雙向可控硅不管門極加正電壓還是負電壓其均可導通。因?yàn)殡p向可控硅內部集成了門極觸發電路。但有兩個基本條件，即門極電壓大小和門極電流大小。門極電壓不能過低，門極電壓太低可控硅不能導到，一般雙向可控硅廠家都將門極觸發電壓做到幾伏以便使主控IC可以用較低的電壓將觸發；門極觸發電流不能過小，如果門極觸發電流太小雙向可控硅同樣不能導通。一般門極觸發電流需要十幾毫安到幾百毫安。

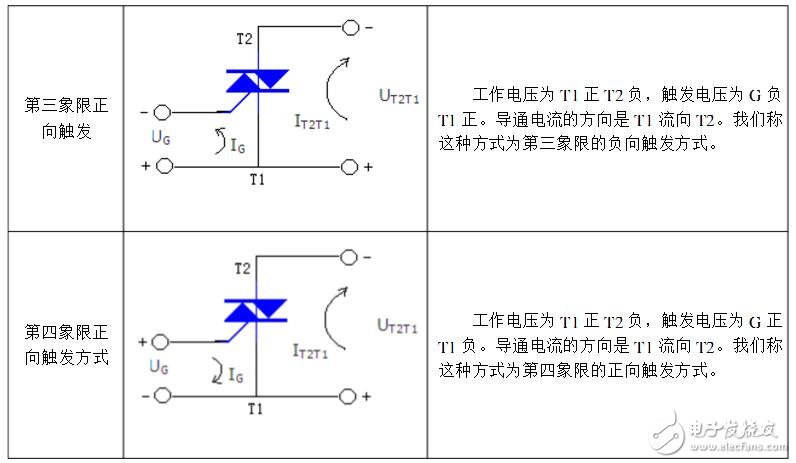

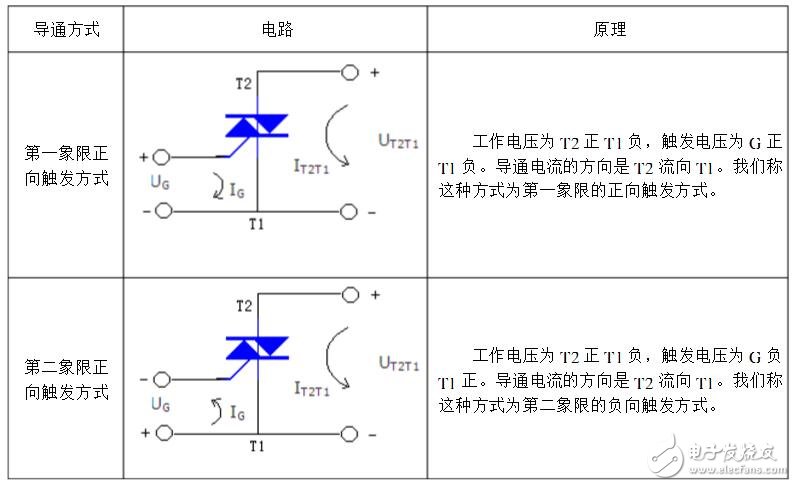

如下表格為雙向可控硅四象限觸發方式：
