材料：

??????? 1、40個散光型白色高亮度草帽LED (LED規格：3.2～3.4V 電流小于20毫安 亮度1400MCD)

　　2、裝配好的塑料外殼和E27羅口燈座并引出導線

　　3、38LED燈板PCB一片

　　4、焊接好的電源板一個

?

　　首先可以焊接LED燈板部分，制作前先用繪圖橡皮將LED的所有焊盤仔細擦磨一遍，這樣可以清除PCB上的氧化層，確保焊接可靠!將白色LED按照PCB上標注的極性仔細插入PCB，注意：引腳短的那根腳負極插入PCB上標有陰影的孔中，不能插反哦!

　　在焊接LED時請一定要選用不漏電的30W尖頭電烙鐵焊接，可以先焊好LED的一個引腳再觀察一下LED的位置，如果不正可以融化焊錫及時扶正，確認位置正確后焊接另一個引腳。焊接要干脆果斷，焊接時間不能過長，應控制在2秒以內，否則LED有可能被焊壞!我們特地多提供了2顆LED，就是防止初學者意外損壞時可以替換。

　　焊接完成后請仔細檢查燈板是否有虛焊?是否有搭橋短路?LED是否都在同一平面上?是否有多余的焊錫球散落在PCB上?

　　手工焊接操作的基本步驟：

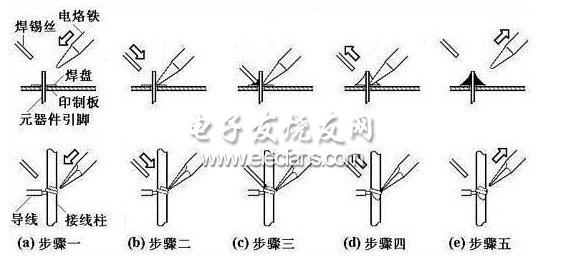

　　掌握好電烙鐵的溫度和焊接時間，選擇恰當?shù)睦予F頭和焊點的接觸位置，才可能得到良好的焊點。正確的手工焊接操作過程可以分成五個步驟：

?

　　⑴ 步驟一：準備施焊圖左手拿焊絲，右手握烙鐵，進入備焊狀態。要求烙鐵頭保持干凈，無焊渣等氧化物，并在表面鍍有一層焊錫。

　　⑵ 步驟二：加熱焊件圖烙鐵頭靠在兩焊件的連接處，加熱整個焊件全體，時間大約為1～2秒鐘。對于在印制板上焊接元器件來說，要注意使烙鐵頭同時接觸兩個被焊接物。例如，圖中的導線與接線柱、元器件引線與焊盤要同時均勻受熱。

　　⑶ 步驟三：送入焊絲圖焊件的焊接面被加熱到一定溫度時，焊錫絲從烙鐵對面接觸焊件。注意：不要把焊錫絲送到烙鐵頭上!

　　⑷ 步驟四：移開焊絲圖焊絲熔化一定量后，立即向左上45°方向移開焊絲。

　　⑸ 步驟五：移開烙鐵圖焊錫浸潤焊盤和焊件的施焊部位以后，向右上45°方向移開烙鐵，結束焊接。從第三步開始到第五步結束，時間大約也是1～2秒。

?

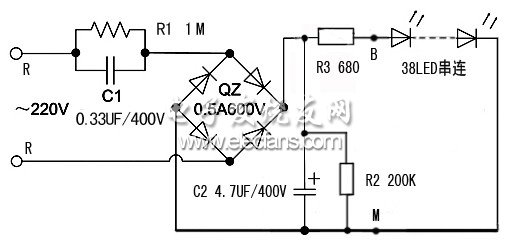

　　將燈頭內引出的兩根藍色軟線焊接到電源板上標有“R”的兩處焊盤，電源板的 M 端接LED板的中心焊盤，B端接LED板的外圈焊盤。最后將電源板上預留的孔套入燈殼內的固定塑料柱上，順便用烙鐵燙一下塑料柱可以固定好電源板。LED燈板可以卡在燈殼內，一般比較緊密也可以用熱溶膠分別固定電源板和LED燈板，防止晃動和意外短路。做好的LED燈不但很輕不容易摔壞，而且亮度相當于5W的節能燈還很漂亮哦!制作注意事項：請仔細多次后通電試驗，注意人身安全，謹防觸電!

　　常見故障：

　　因?yàn)檫@款燈的LED數量眾多，很容易因?yàn)槠渲幸粋€(gè)LED損壞或者LED管腳和PCB焊接不良造成全部不亮，所以制作成功的關鍵還是在焊接LED時務必認真仔細!排查的方法如下：用萬用表直流250V電壓檔測量，黑表棒固定在M點，紅表棒從B點依次測量每個LED端的電壓(測量時千萬注意安全，此時整個電路板和交流市電沒有隔離，觸碰板上零件有觸電危險!)如果電壓消失說明這個LED損壞(如裝反、LED管芯開路、LED焊盤齊根處PCB短路、LED虛焊等等)，還可以用直流電壓檢測LED，先徹底斷開交流電源!然后如用10V左右的直流電壓，4個LED串連后通電測試，可以快速判斷出故障。
