按國標GB 17625.1-2003中對C類設備以及內置調光器燈具的要求測試燈具的諧波分量，在最小功率和最大功率之間分為5個相等的級段，即在20%、40%、60%、80%和100%功率條件下測試各諧波分量，測試諧波次數n的范圍為：

　　n = 2、3、5、7、9以及11 ≤ n ≤ 39(僅有奇次諧波)

　　圖3為諧波電流測試裝置示意圖。

?

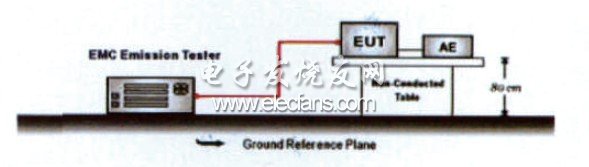

　　圖3 諧波電流測試裝置示意圖

　　以上測試的諧波電流發射限值見GB 17625.1-2003。

　　3 實驗結果和分析

　　從本次研究的燈具樣本1# ～ 5#中挑選了1#、3#和4#燈具送北京市家用電器質量監督檢驗站檢測，但各個燈具的測試結果不同程度地超過了標準規定的限值，為此，燈具廠對燈具進行了技術改進，改進后的1#燈具重新送檢，并通過了兩項標準的測試。

　　5#和2#燈具分別送廣州相關測試機構檢測，均已通過兩項標準的測試。

　　以下是對其中3個燈具的主要測試參數進行分析。

　　3.1 1#燈具測試結果

　　3.1.1 無線電騷擾特性測量

　　(1)傳導騷擾電壓測試

　　A. 燈具的電源端頻率為9 kHz ～ 30 MHz范圍內傳導騷擾電壓(準峰值)。參見圖4。

?

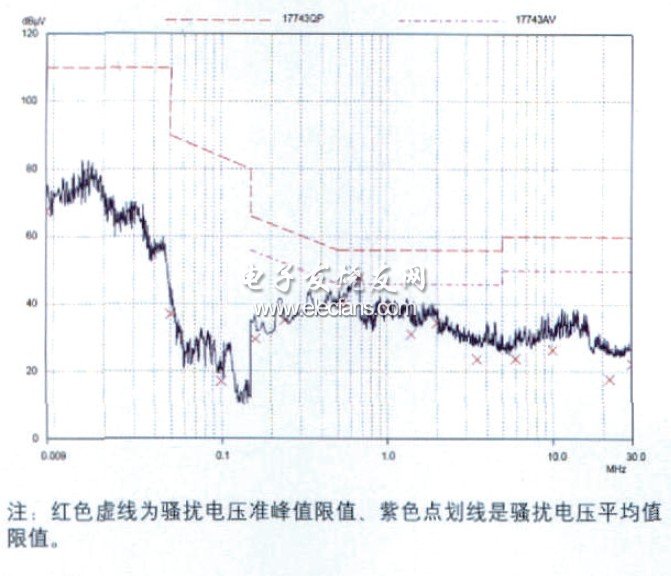

　　圖4 電源端9 kHz ～ 30 MHz范圍內傳導騷擾電壓(準峰值)

　　B. 燈具的電源端頻率為9 kHz ～ 30 MHz范圍內傳導騷擾電壓(平均值)。參見圖5。

?

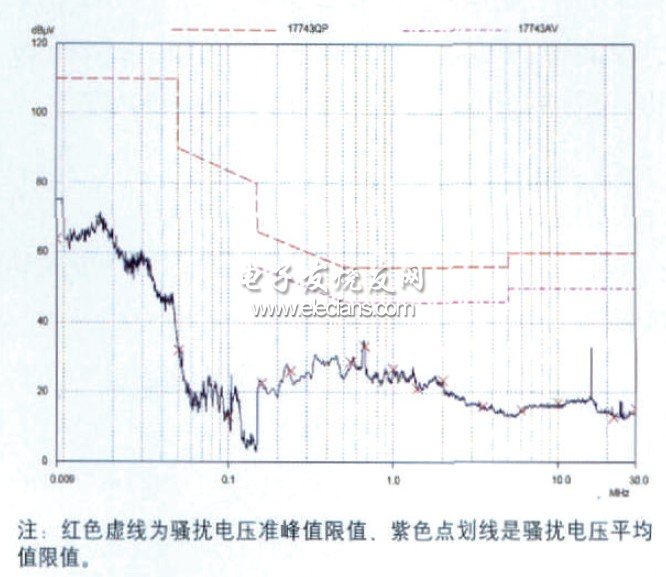

　　圖5 電源端9 kHz ~ 30 MHz范圍內傳導騷擾電壓(平均值)

　　(2)輻射電磁騷擾測試

　　A. 頻率為9 kHz ～ 30 MHz范圍內輻射電磁騷擾根據GB 17743-2007，燈具應在三個互相正交的環形天線系統中測試，每一環形天線分別測試輻射電磁騷擾，圖6是其中水平環形天線測試的輻射電磁騷擾值。

?

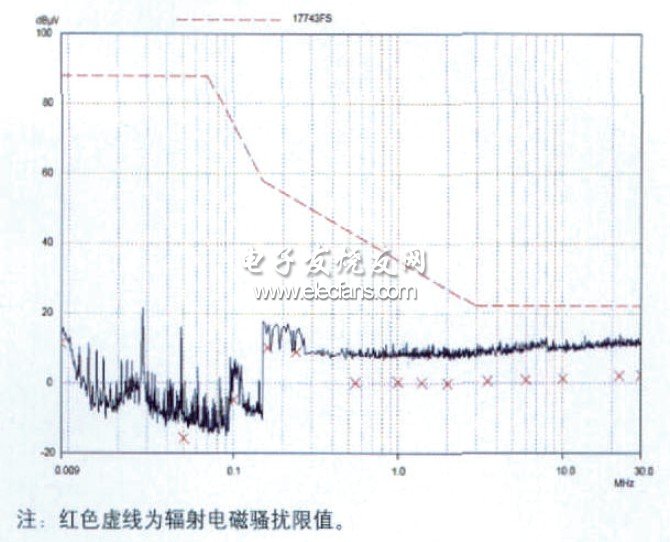

　　圖6 水平環形天線測試的輻射電磁騷擾值

　　B. 頻率為30 MHz ～ 300 MHz范圍內輻射電磁騷擾本次測試是采用CDN法測試，限值應符合GB 17743-2007的相應要求，測試結果見圖7。

?

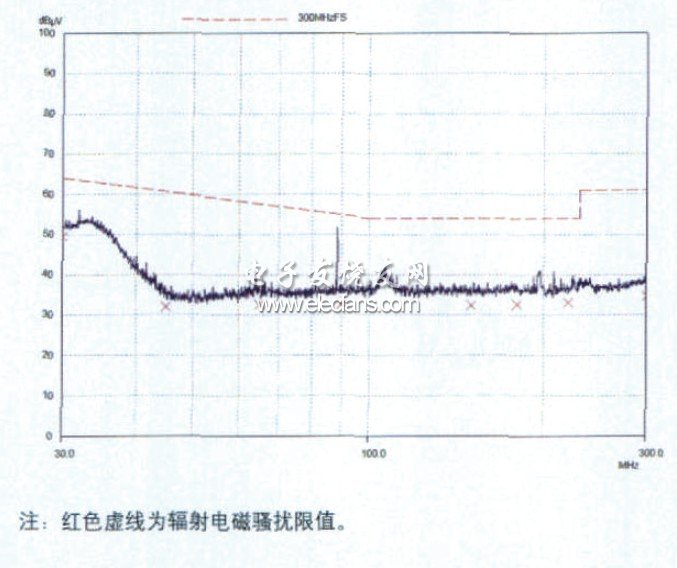

　　圖7 頻率為30 MHz ～ 300 MHz范圍內CDN法測試的輻射電磁騷擾

　　以上測試根據測試單位告知是在全功率的42%左右(控制數據為十六進制6C，最大值為FF)、無線電騷擾最大時的測試數據。根據上述測試數據，1#燈具的電源端的傳導騷擾電壓和輻射電磁騷擾，達到GB 17743-2007的要求。

　　注：本次測試未對控制端的傳導騷擾電壓進行測試。
