旋轉LED球形屏是一款新型的新穎的居家裝飾品和字幕宣傳工具。其主要目的是能夠360度全方位觀賞屏幕顯示的內容，給人以立體的觀賞效果，給觀眾帶來美的享受。

　　一、基本思路

　　1.用最少的LED開發一種新型的立體顯示屏幕，可以從各個方向欣賞到顯示的內容，并且功耗要低!

　　2.設計一款中型的點陣屏幕，不需要拆卸即可以通過無線方式隨時隨地改變屏幕顯示的內容，像書寫普通的液晶屏一樣方便。

　　3.可以很方便的使屏幕內容處于靜止、放大或者旋轉狀態，使屏幕更加人性化。

　　4.可以水平放置、垂直放置、懸掛放置，適合不同的用戶固定到不同的場地。

　　5.設計出一種新穎的居家裝飾品，能夠營造出一種舒適溫馨的場景，給人帶來愉悅的心情。

　　二、基本原理

　　本屏幕由核心控制模塊、旋轉顯示模塊、無線模塊、字庫模塊、電機驅動模塊、對管定位模塊等模塊及外殼、電源構成。

　　旋轉的扇葉設計為圓形，在扇葉上設有一圈LED,LED的發光顏色為單色或多色，當扇葉圍繞著中心軸旋轉時，會產生一個球面，而且在球面上全部都是LED,配合字模軟件，當扇葉走到相應的位置時，點亮相應的點，這樣就可以控制一個球面的顯示內容了。

　　三、硬件設計

　　1. 核心控制模塊

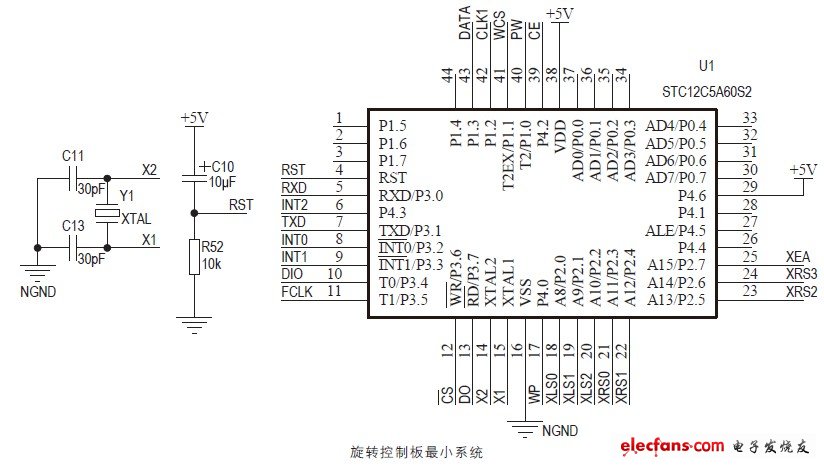

　　核心控制模塊采用STC12C5A60S2系列1T單片機， 控制模塊主要是無線接收過來的數據進行判斷，從而執行不同的動作。是整個屏幕的控制核心處理各種數據，控制外部期間執行各種動作。如圖1所示。

?

　　圖1 核心控制模塊圖

　　2. 旋轉顯示模塊

　　旋轉顯示模塊采用陣列的方式排列LED,布線非常方便，而且對單個點或多個點控制方便，控制顯示簡單易行，而且顯示效果很好。

　　3. 無線模塊

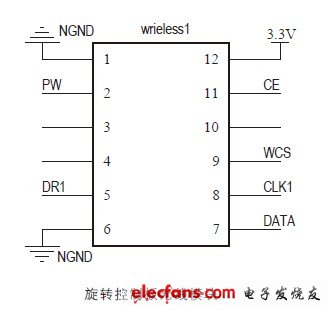

　　無線模塊使用的是RF2401,2.4GHz全球開放ISM頻段免許可證使用、最高工作速率1Mbps、高效GFSK調制、抗干擾能力強、內置硬件CRC檢錯和點對多點通信地址控制、低功耗、內置2.4GHz天線、可軟件設地址等功能。如圖2所示。

?

　　圖2 無線模塊

　　4. 字庫模塊

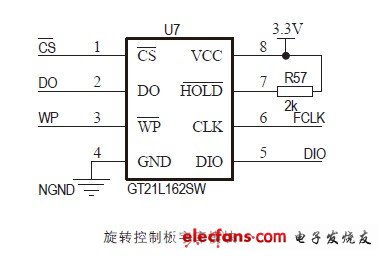

　　字庫模塊是用字庫芯片GT21L16S2W,該芯片是一款內含11×12點陣和15×16點陣的漢字庫芯片，支持GB2312國標簡體漢字(含有國家信標委合法授權)、ASCII字符及GB2312與Unicode編碼互轉表。如圖3所示。

?

　　圖3 字庫模塊
