兩種自發電手電筒介紹

2011年12月08日 15:44 本站整理 作者:秩名 用戶評論(0
關鍵字:

???????? 手壓式自發電手電筒

??????? 1.節能產品,內置應用法拉第原理的微型發電系統,只要用手輕輕按壓發電手柄,就可以為LED光源供電,同時還可以將電能存儲在系統內部。在產品側面有一個開關,打開后就由存儲在產品內部的電能為LED光源供電,連續按壓發電手柄15秒所產生的電能可以維持LED光源持續發光。

  2.環保形:不需任何外接電源或電池。

  3.簡單易用:發電手柄可以收入產品內部。在產品尾部有開關,可以將手柄鎖在產品內部。

  4.壽命長: LED燈的壽命可達100000小時。是居家、汽車、野營等的必選佳品。

  手搖式自發電手電筒

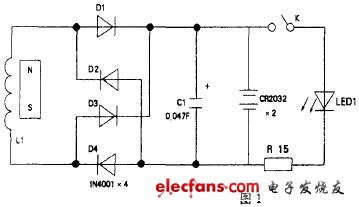

  該手搖動式自發電手電筒電路原理如圖1所示。其結構示意圖如圖2所示。在使用電筒時,搖動電筒使它的磁鐵7上下移動,通過線圈6即產生電能,再經圖2中的D1-D4整流,C1貯能向電池CR2032充電通過開關控制使發白光二極管發光而實現自發電的功能。



一種手搖式自發電手電筒電路剖析

?



一種手搖式自發電手電筒電路剖析

?

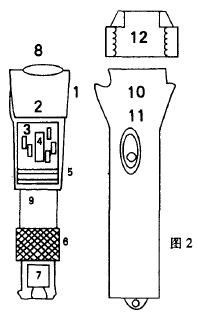

  在圖1中,1為圓筒形的塑料骨架;2為發白光二極管3為電路板;4為用銅片制作的開關;5為予留的CR2032電池位置;6為空芯線圈,電感量約33mh,線徑約φ.2mm;7為強力磁鐵,應使它能在圓筒內順利的上下移動。8為聚焦鏡片,它與塑料骨架之間裝有橡膠密封圈,使光線更加集中,射程更遠;9為橡膠減震圈,避免磁鐵直接沖擊塑料骨架。將上面的材料作為一體,然后放入右面的塑料電筒外殼10內。電筒的滑動開關11與電路板的銅片相對應,再旋上電筒蓋12。這個電筒就能使用了。

  我們可以上下?lián)u動這個電筒。它就能源源不斷地發光了。由于采用了超亮度的發白光二極管并且有鏡片聚焦,亮度和射程大于只使用聚焦電殊的五號電池手電筒。但這個電筒亦有個顯著的缺點,就是要不停地?fù)u才能不斷地發光。為了克服這個缺點和節約成本,我們沒有采用鋰充電池增加儲能。而是在C1兩端并接兩只CR2032鋰電池。實踐證明,由于這個電筒的耗電量約為30mA,新的電池可以用較長的時間,電量不足時搖動電筒又能用上一段時問。反復多次后電池完全失效后,取下電池仍然可以繼續工作。如果你的經濟條件許可,將電池?fù)Q成鋰充電電池那是最理想的了。
