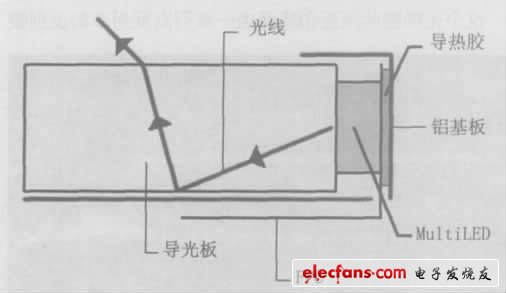

采用100 個multi- LEDS, 同樣是排成兩列的側式結構， 其結構如圖7 所示。multi- LEDS 是連接在FPC上的， 主要是為了散熱。通過FPC 將大功率LED 散發的熱傳導到鋁片。LED 上面是導光腔， 導光腔的底面有個印有散光的圖案， 能夠盡可能分散光， 另外在最上面還有擴散膜和亮度增強膜， 得到的用于17inTFT- LCD的背光膜組， 其厚度只有16 mm.該背光單元的亮度達到2400cd/m2. 亮度均勻性在85%以上， 而且色坐標穩定性在Δu'v' 小于0.003。

?

　　圖7 帶有multiLEDs 的背光示意圖

　　盡管LED 背光有色彩還原性好這個優點， 但是在低灰度等級的時候， 由于液晶本身存在漏光現象， 這時如果LED 還是維持在高亮度的情況下， 將導致漏光非常嚴重， 從而降低了對比度。2005 年日本日立公司開發出一種RGB 顏色可以控制的背光系統( RGB colorcontrol sys tem,RCCS) .利用RCCS 制成的背光單元， 顯示出來的顏色不但可以由液晶分子本身的旋轉角度來控制， 而且還可以通過每一種顏色的背光發光亮度來控制， 從而減少了傳統的LED 背光在高亮度下的漏光現象， 達到了提高對比度的目的。

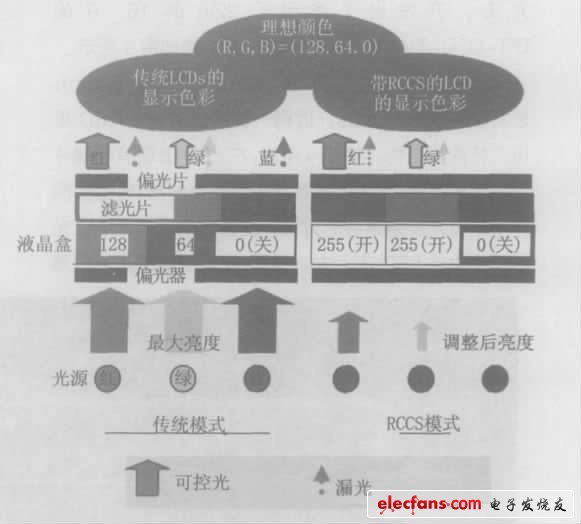

　　在圖8 中， 左邊是傳統的LED 背光維持在最高亮度的工作情況， 這時如果要求顯示的藍色是"0", 但是由于藍色的LED 是一直工作在最高亮度下的， 加上液晶分子本身漏光， 導致了對比度的降低。而在右邊的RCCS 背光單元中， 當如果要求藍光為"0"的時候， 可以通過將藍色的LED 關閉， 從而減少漏光來提高對比度。

?

　　圖8 RCCS 背光的工作情況

　　2.2 白光LED 的背光系統

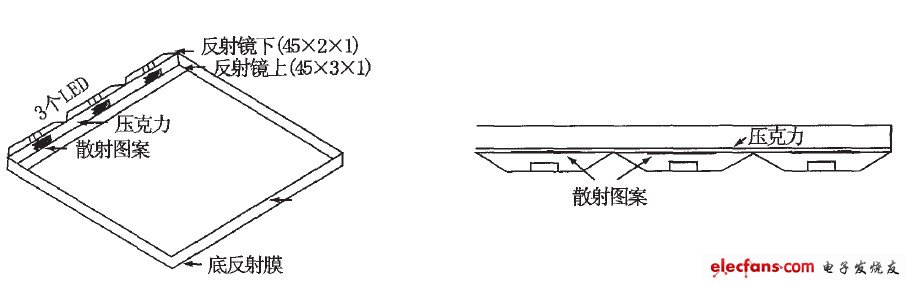

　　由RGB LED 發出的光混合成白光的LED 背光系統， 這種技術無法將RGB 光混和得非常均勻。2005年， 韓國的Dankook 大學開發出了用在2.4in LCD 的背光單元， 該背光單元是利用3 個白色的LED 作成的側式背光， 這個背光的示意圖見圖9。

?

　　圖9 2.4in 的白色LED 背光系統

　　在LED 下面是反射鏡， 上面則是散射圖案， 將LED 發出的光散射到各個方向， 并經過下面的反射鏡反射進入導光板， 然后反射到LCD 上面。得到的亮度均勻性達到了84.2%[8 ].隨著人們對白光LED 的研究繼續深入， 白光LED 作為大尺寸TFT- LCD 背光光源將會取得更大的成就。
