LED燈泡的電磁噪聲源是其電源電路。由于LED燈泡的電源部在尺寸方面限制較為嚴格，因此需要用最少的元件實施電磁噪聲對策。尤其重要的是噪聲對策元件的選擇。因此，本文將以LED照明電源電路泄露的電磁噪聲種類及其測量方法、以及能有效抑制電磁噪聲的元件選擇方法為中心進行分析。

噪聲電流有兩種模式

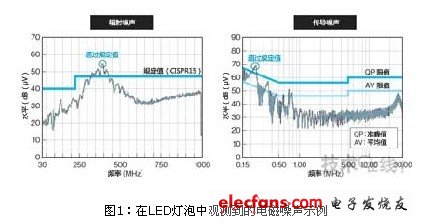

一般情況下，EMC（電磁兼容性：electro-magnetic?compatibility）標準中定義了兩種電磁噪聲的測量，分別是輻射到空中的“輻射噪聲”和流經電源線的“傳導噪聲（噪聲端子電壓）”（圖1）。噪聲電流中同時存在“差?！焙汀肮材！眱煞N模式的噪聲成分。差模噪聲是在信號線和地線之間產生的噪聲。而共模噪聲在是大地與信號線和大地與地線之間產生的噪聲，信號線和地線與大地之間的噪聲類型相同，即具有相同的相位和相同的振幅。

EMC規定中定義了輻射噪聲和傳導噪聲兩種電磁噪聲的測量，LED燈泡也不例外。有的LED燈泡產品的噪聲超過了CISPR15的規定值（準峰值：QP和平均值：AV）。

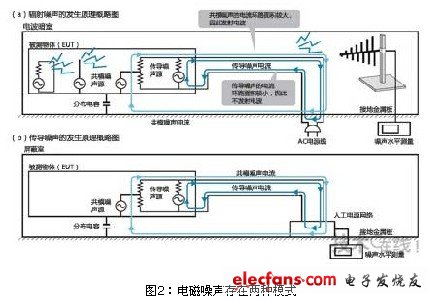

輻射噪聲的主要成分是共模噪聲（圖2（a））。這是因?yàn)?，該噪聲的電流環路面積要遠遠大于差模噪聲的電流環路面積。

電磁噪聲有差模和共模兩種模式。輻射噪聲中主要是共模成分。而傳導噪聲中，差模和共模兩種成分混合傳播的情況較多

而在傳導噪聲中能觀測到差模和共模兩種成分（圖2（b））。如果是傳導噪聲，需要在掌握噪聲成分特點的基礎上，根據其特點采取對策。首先來介紹一下抑制傳導噪聲的方法。
