LED的調光可以進一步提高LED的節能效果，而LED的可控硅調光具有易于實現和使用方便等一系列優點，下面介紹LED可控硅調光控制的工作原理、特點和應用時需注意的有關問題。

　　標簽：LED調光 相控調光 浪涌電流 峰值電壓

　　1、LED市場與技術進展

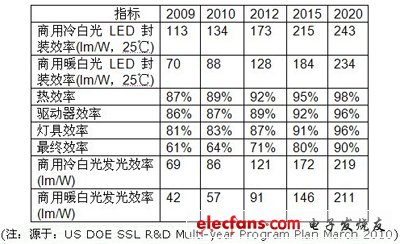

　　由于白熾燈的發光效率低，所以世界各國政府紛紛制定了如圖1所示淘汰白熾燈的時刻表，而LED的發光效率高和工作壽命長的一系列優點使LED照明得到了廣泛的應用，LED的性能和發光效率不斷提升，LED有關技術指標進展預測如表1所示。

?

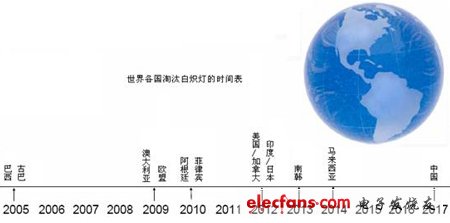

　　圖1 世界各國淘汰白熾燈的時刻表

?

　　2 照明調光

　　調光具有節能的優點，照明調光在應用中有很好的市場，相對白熾燈/氣體放電燈，LED的調光節能效果更明顯。白熾燈/氣體放電燈調光工作時燈的工作效率有明顯下降，而LED調光的發光效率會提高，這主要是由于在低發光亮度時通過LED的正向電流較小，在有關回路電阻成份上的損耗降低的原因。照明調光不僅節能，照明調光還可以改變空間視覺效果，從而影響人的行為模式。

　　但是，LED調光電路的設計對LED調光的性能發揮有很重要的影響。高性能調光器受到用戶的歡迎，下面討論LED可控硅調光的有關問題。

　　2.1 LED調光

　　LED由于具體很好的演色性、發光效率、體積小、低工作電壓和工作壽命長的一系列優點得到了很好的應用，然而，調光控制標準化對LED調光應用的推廣很重要。由于白熾燈的可控硅調光得到了很好的應用，LED調光應和可控硅調光能很好地配合使用，以利用現有的白熾燈可控硅調光器。

　　LED用于替代通用白熾燈照明，LED調光和LED的發光顏色、LED的光輸出、LED的發光效率(調光曲線)等因素有關;有關調光控制方法(例如 0-10V，DALI等有關控制協議)、散熱管理、驅動方案、拓撲架構和已有的基礎設施等因素對LED調光的工作狀態和調光控制性能有很大的影響。

　　2.2 LED調光性能

　　由于人們用慣了白熾燈可控硅調光器，所以LED調光器應能兼容可控硅調光器，并應考慮以下技術指標：

　　(1)調光范圍

　　調光范圍常用最大亮度值的百分比表示，例如X%—XX%。在實用中，隨著

　　燈發光亮度的降低人眼瞳孔會放大，這樣人眼接收的光線并不很快隨燈發光亮度的降低而降低，如表示為最大發光亮度級的百分數，則人眼接收的光是測得光百分數的均方根值。例如，測得調光電平為最大發光值的10%，則人眼接收的光為

?

　　(2)在整個調光范圍應平滑調光變化。

　　(3)燈在最低調光電平時啟動燈發光應很快達到預定的發光值。

　　(4)達到預定的調光電平后LED燈發光應穩定，不應有發光閃爍現象。

　　(5)在整個調光范圍內，LED燈、LED驅動電源和調光控制器不應有可聞噪聲。

　　(6)運動控制/有無人檢測/光電檢測等部件能控制LED燈的工作。
