恩智浦半導體(NXP Semiconductors)針對LED照明陸續推出基于GreenChip?技術的緊湊型調光和非調光解決方案SSL210X系列和SSL2108X、SSL2110X系列，以及另外一款特別針對于大功率可調光LED驅動的SSL4101方案，可滿足100V、120V和230V市場低本高效應用的設計需求，驅動器最大轉換效率高達95%，PF達到0.9以上。

一 可調光、低功率型、兼容隔離和非隔離架構的LED恒流驅動高效方案---SSL210X系列
SSL210X系列，是NXP推出專門針對可調光LED的新一代恒流驅動方案，可以實現TRAIC和電子調光器調光，可應用于球泡燈，面板燈，日光燈，射燈等驅動；SSL210X系列驅動與當今照明基礎設施完全兼容，可以直接采用整流市電電源并結合可控硅調光器工作。

?

?

SSL210X功能特點
?通過內置式專用電路深度兼容可控硅調光
?SSL2101/2102:
– 內部集成650V功率MOS管(6.5Ohm)
– 內部集成兩個專用的HV bleeder開關，實現與外部的可控硅調光控制
– 自舉供電，80 – 276VAC直接啟動
?SSL2103:
– 功率MOS外置，最大程度自由設計驅動功率范圍
– 谷底檢測功能實現高PF，以及特有去耦功能實現高效率方案
– 恒Ton控制，最大程度提高PF值
?過溫保護，欠壓鎖定，繞組短路保護，過流保護提供方案的高可靠性
?可完美兼容隔離及非隔離方案，Buck或 Flyback拓撲架構

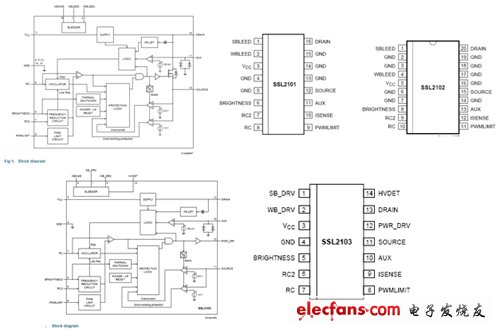

SSL210X原理框圖

?

?

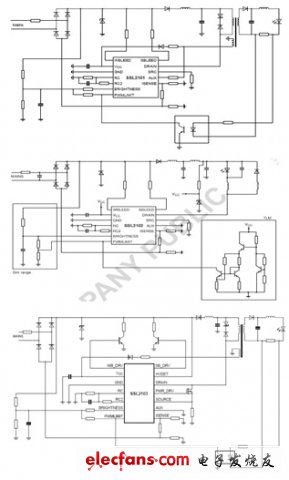

SSL210X典型應用圖

?

?

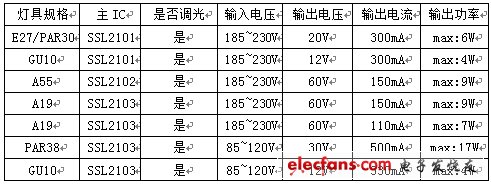

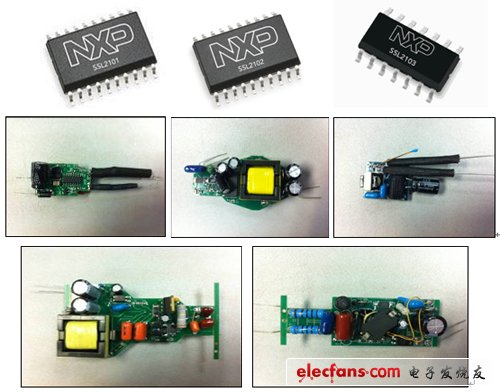

SSL210X DEMO列表

?

?

二 非調光低功率型、接高低壓市電工作的非隔離LED恒流驅動高效方案---SSL2108X系列

SSL2108X系列是NXP公司推出的高壓集成電路,主要用來驅動通用照明的非調光LED燈,器件集成了300 V或600 V功率開關,具有多種保護功能如欠壓鎖住(UVLO), 前沿消隱(LEB),過流保護(OCP),短繞組保護(SWP),超溫保護(OTP)以及短路保護(OSP)等，可滿足100V、120V和230V市場低本高效應用的設計需求，驅動器最大轉換效率高達95%，這也是恩智浦致力于開發智能高效照明解決方案的又一重要成果。

?

?
